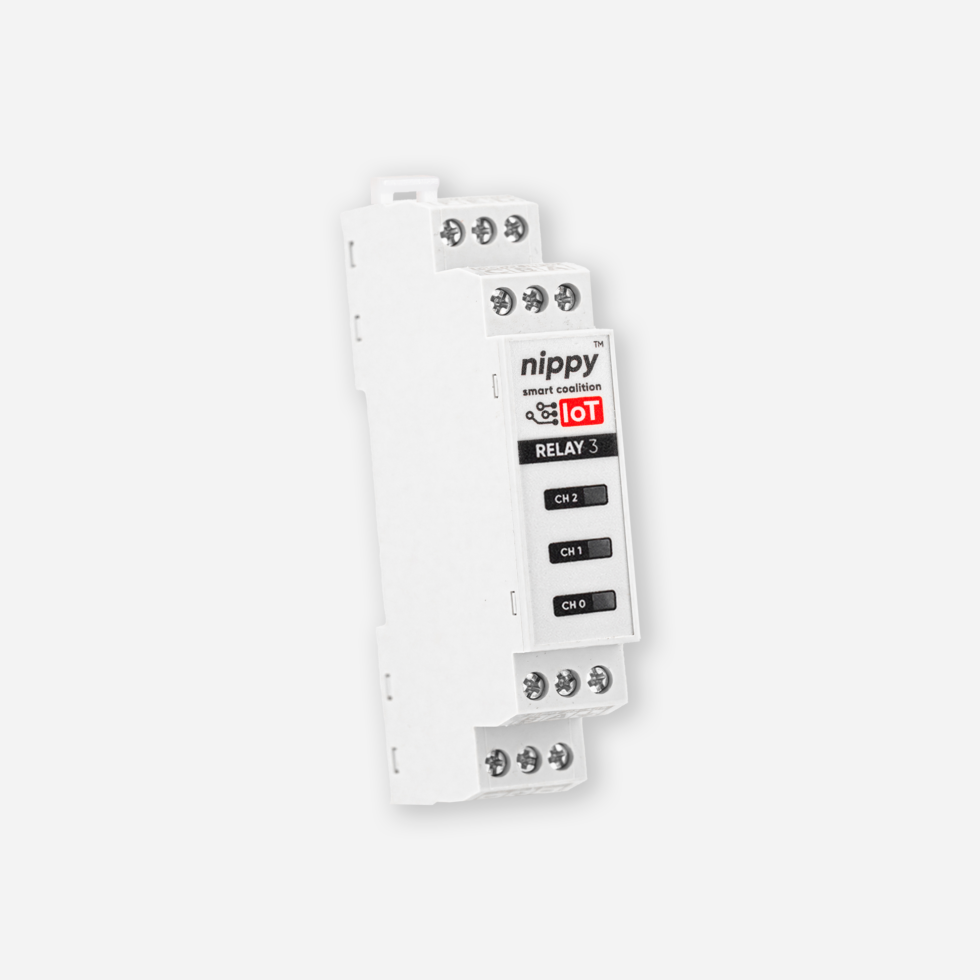

nippy™ DIN Relay 3 (ver. 1.5)
ver. 1.5 | Real P2P
319.00 zł
Sterownik nippy™ DIN Relay 3 jest modułem umożliwiającym sterowanie trzema urządzeniami zasilanymi napięciem przemiennym 230V AC lub stałym do 30V DC, za pomocą wbudowanych przekaźników, przeznaczonym do umieszczenia w rozdzielnicy elektrycznej.
Dostępne przedmioty: 40
Opis
Specyfikacja Techniczna
Pytania i odpowiedzi
Do pobrania
Sterownik nippy™ DIN Relay 3 jest modułem umożliwiającym sterowanie trzema urządzeniami zasilanymi napięciem przemiennym 230V AC lub stałym do 30V DC, za pomocą wbudowanych przekaźników, przeznaczonym do umieszczenia w rozdzielnicy elektrycznej.
CECHY I ZALETY
- 3 uniwersalne (bezpotencjałowe) wyjścia AC / DC
- wbudowany czujnik temperatury (raportujący do kontrolera)
- komunikacja przewodowa nippyBUS™ (standard RS-485)
- małe wymiary – 1 moduł w rozdzielnicy
- szeroki zakres napięć zasilających
- komunikacja Real P2P, umożliwiająca połączenie z kompatybilnym modułem wejść bez udziału kontrolera systemu smart home (np. Home Assistant) po wcześniejszej konfiguracji
WYMAGANIA SYSTEMOWE
- Bramka nippy™ DIN Gateway (bramka od wersji 2.0 może pełnić rolę kontrolera/konfiguratora P2P).
- Kompatybilny system inteligentnego domu np. Home Assistant (dostęp zdalny, automatyzacja).
- Doprowadzenie żył zasilających i komunikacyjnych (magistrala nippyBUS™ do bramki nippy™ DIN Gateway i innych modułów).
PODŁĄCZENIE I KOMUNIKACJA
Sterowniki nippy™ DIN i nippy™ BOX komunikują się z bramką nippy™ DIN Gateway za pomocą magistrali nippyBUS™. Aby umożliwić taką komunikację, konieczne jest zapewnienie odpowiedniego okablowania w budynku (oraz połączeń między modułami w rozdzielnicy elektrycznej). Magistralę nippyBUS™ należy prowadzić z punktu do punktu w jednej linii, z zachowanym ekranowaniem. Nie są dopuszczalne rozgałęzienia typu tree czy pętle.
WYMAGANIA DOTYCZĄCE PRZEWODU
- Liczba żył: Przewód musi posiadać co najmniej 4 żyły miedziane (2 żyły komunikacyjne, 2 zasilające).
- Skrętka: Żyły magistrali powinny być skręcone.
- Ekranowanie: Żyły magistrali powinny być ekranowane.
- Przykładowy przewód: Bitner BiTsensor®PE-PVC 2x2x22AWG (dla większej ilości modułów zalecany przewód z większą średnicą żył zasilających, dobór zgodnie z normą PN-HD 60364-5-52:2011).
- Moduły DIN w rozdzielnicy: Powinny być łączone za pośrednictwem dedykowanych grzebieni łączeniowych oraz akcesoriów nippy™ RAILS (kliknij, żeby zobaczyć).

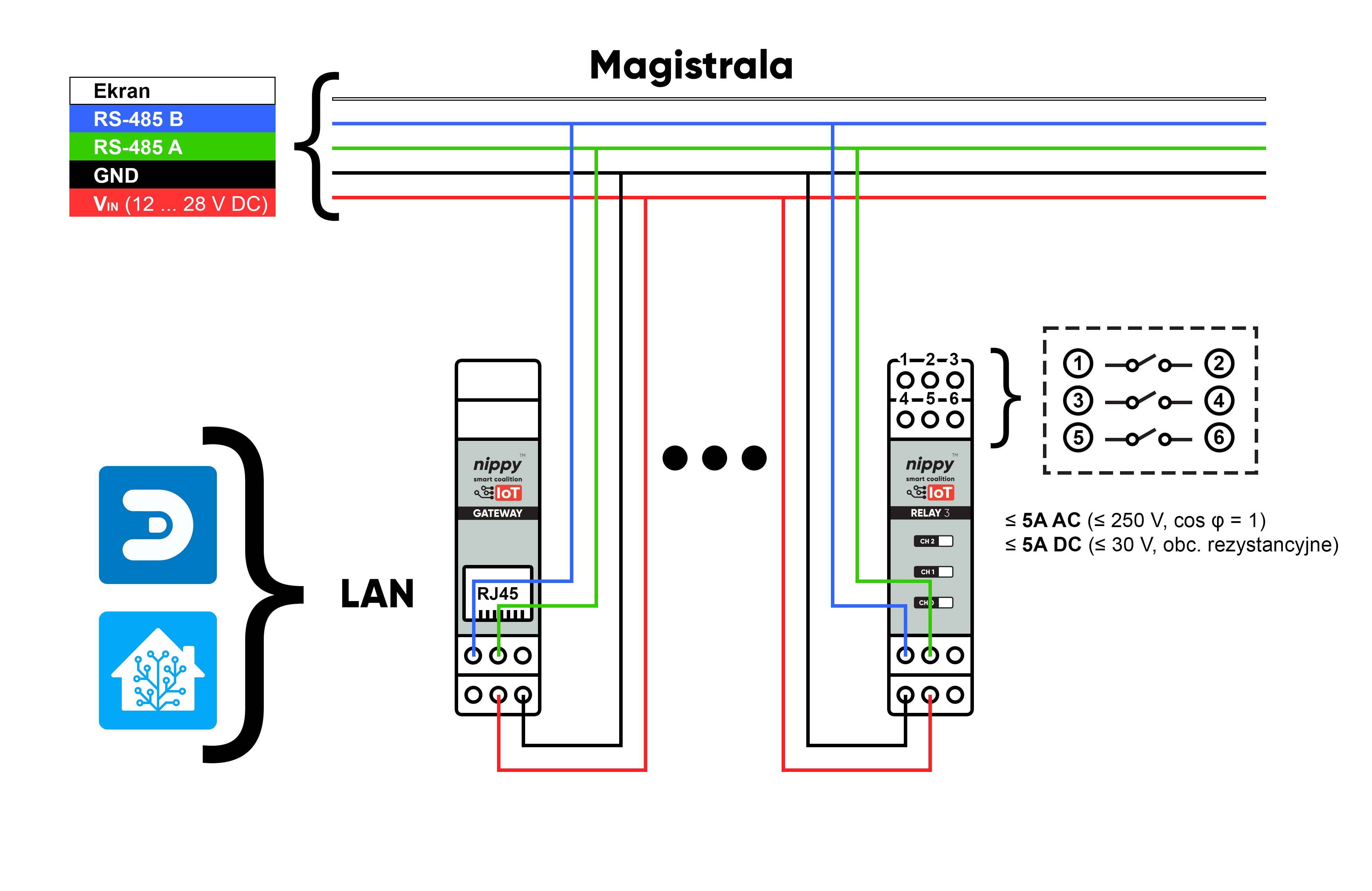

UPROSZCZONY SCHEMAT POŁĄCZEŃ SMART HOME NIPPY™ Z BRAMKĄ NIPPY™ DIN GATEWAY ORAZ MODUŁEM NIPPY™ DIN RELAY 3
Właściwości Przekaźników
| Liczba wyjść | 3 (bezpotencjałowe) |
| Rodzaj zestyków | Zestyk zwierny (SPST NO) |
| Materiał zestyków w przekaźniku | AgSnO2 |
| Prąd łączeniowy AC | maks. 5A AC (≤ 250 V, cos phi = 1) |
| Prąd łączeniowy DC | maks. 5A DC (≤ 30 V, obciążenie rezystancyjne) |
| Zsumowana moc wyjściowa (cały moduł) | maks. 1200 VA AC / 180 VA DC |
Parametry elektryczne
| Napięcie zasilania (zalecane) | 24 V DC |
| Napięcie zasilania (max zakres) | 12 V DC ... 28 V DC |
| Pobór prądu | maks. 50 mA (1.2 W) |
| Zabezpieczenia | bezpiecznik polimerowy (polyfuse), zabezpieczenia przed odwrotną polaryzacją, czujnik temperatury |
Dane przyłączeniowe
| Rodzaj przyłącza | Zacisk śrubowy |
| Przekrój przewodu magistrali | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu zasilającego i funkcyjnego | 0,2 mm² ... 2,5 mm² (bez tulejki lub z tulejką cienkościenną, zaciśniętą czterokątnie), 0,2 mm² ... 1,5 mm² (z tulejką cienkościenną, zaciśniętą sześciokątnie) |
| Długość usuwanej izolacji | 7 mm |
| Komunikacja | RS-485 |
| Moment dokręcania zacisków | 0,5 Nm |
Warunki środowiskowe
| Dopuszczalna wilgotność powietrza (składowanie) | 5 % ... 95 % (bez kondensacji) |
| Dopuszczalna wilgotność powietrza (praca) | 5 % ... 95 % (bez kondensacji) |
| Temperatura otoczenia (składowanie) | -25 °C ... 60 °C |
| Stopień ochrony | IP20 (wg. PN-EN 60529) |
| Temperatura otoczenia (praca) | -10 °C ... 55 °C |
Wymiary i właściwości obudowy
| Mocowanie obudowy | Szyna DIN TH-35 (wg PN-EN 60715) |
| Waga | 65g |
| Wymiary (sz. gł. wys.) | 17,5 mm x 56,5 mm x 98 mm |
| Pozycja montażu | Dowolna |
| Klasyfikacja palności obudowy | V-0 wg UL 94 |
| Materiał obudowy | Poliamid (PA) |
| Sygnalizacja optyczna |
Normy i przepisy
| CE, RoHS |
Aby kontrolować stan modułu nippy™ Relay zdalnie (np. włączać/wyłączać poszczególne przekaźniki) będziesz potrzebował dodatkowo bramki nippy™ DIN Gateway (począwszy od wersji 2.0), którą połączysz z modułem Relay magistralą nippyBUS™. Dzięki temu będziesz w stanie sterować stanem poszczególnych wyjść z komputera lub smartfonu wpiętego do tej samej sieci LAN co bramka za pośrednictwem interfejsu webowego (strony WWW bramki), integracji MySensors (natywnie w Home Assistant) lub WebAPI (WebSocket).
Tak, jeśli skonfigurowana zostanie komunikacja P2P.
Moduł ten może pracować lokalnie, po wcześniejszej konfiguracji przypisaniu do niego odpowiedniego, podłączonego do tej samej magistrali modułu wejściowego (np. nippy™ DIN Input 6 ver. 2.0). Dzięki temu przekaźniki sterownika nippy™ Relay będą mogły być wyzwalane przez fizyczne przyciski, niezależnie od reszty instalacji czy systemu smart home. Co więcej bramka nippy™ DIN Gateway (począwszy od wersji 2.0) może pełnić funkcję prostego kontrolera, dzięki czemu użytkownik może (np. celach konfiguracyjnych) sterować wyjściami modułu bezpośrednio z przeglądarki internetowej za pośrednictwem interfejsu webowego (strony WWW bramki) lub WebAPI (WebSocket).
Sterowniki nippy™ DIN oraz nippy™ BOX począwszy od wersji 1.5 mogą komunikować się ze sobą bezpośrednio (P2P) z pominięciem kontrolera smart home (np. Home Assistant, Domoticz, Node-RED itp.), a nawet samej bramki (po wcześniejszej konfiguracji powiązań). Powiązania P2P zapisywane są w pamięci nieulotnej danego sterownika, a ich edycja jest możliwa z poziomu kontrolera smart home w konfiguracji integracji danego modułu (po jego sparowaniu) lub z poziomu interfejsu webowego bramki nippy™ Gateway (od wersji bramki 2.0). Więcej szczegółów odnośnie zakresu funkcjonalności P2P dla każdego z modułów znajdziesz w instrukcji obsługi modułu.
Urządzenia w wersjach wcześniejszych mogą nie posiadać tej funkcjonalności (lub posiadać ją w stopniu ograniczonym) i do pracy wymagają podłączenie do bramki nippy™ DIN Gateway oraz kompatybilnego (z integracją MySensors) systemu automatyki budynkowej.
Tak, jeśli tylko urządzenie docelowe ma taką opcję. Sterownik ten znakomicie nadaje się do sterowania różnego typu złączami bezpotencjałowymi, w które często wyposażone są urządzenia grzewcze, pozwalające na sterowanie zewnętrzne (zamiast termostatu lub w miejsce termostatu).
Tak, zarówno jeśli chodzi o siłowniki 24V DC jak i 230V AC. Pamiętaj że sam moduł nippy™ Relay nie posiada żadnej logiki, tak więc w celu sterowania obiegiem ogrzewania, musi on być wysterowany przez odpowiednio skonfigurowany skrypt zewnętrznego kontrolera (np. Home Assistant, Node-RED), za pośrednictwem bramki nippy™ DIN Gateway.
Nie, mogłoby się to skończyć uszkodzeniem samego modułu jak i rolety czy karnisza elektrycznego. Sterownik Nippy™ Relay nie jest przeznaczony do tego typu pracy. Nie posiada szeregu zabezpieczeń, które posiada moduł dedykowany do tego typu zastosowania taki jak nippy™ SIMPLE DIN Roller Shutter 1. Obecnie nie ma odpowiednika modułu sterowania rolet w wersji BOX, jednak w przyszłości planujemy aby każdy ze sterowników występował w obu wersjach wielkościowych, również ten.
