nippy™ DIN NTC + Thermostat (gen. 2)
NOWOŚĆ
298.00 zł
20 w magazynie
Sterownik nippy™ DIN NTC jest modułem rozszerzającym system smart home o możliwość podłączenia do 6 czujników temperatury (termistorów) NTC, przeznaczonym do umieszczenia w rozdzielnicy elektrycznej. Po dodaniu zewnętrznego czujnika/czujników temperatury może pełnić funkcję termostatu P2P.
Dostępne przedmioty: 20
Opis
Specyfikacja Techniczna
Sterownik nippy™ DIN NTC jest modułem rozszerzającym system Smart Home nippy™ o 6 wyprowadzeń przystosowanych do pracy z szeroką gamą czujników (termistorów) NTC.
Po połączeniu z bramką nippy™ DIN Gateway i konfiguracji powiązań (z poziomu interfejsu webowego bramki), moduł może pracować jako bezpośredni wyzwalacz (komunikacja P2P) urządzeń wykonawczych podłączonych do tej samej magistrali nippyBUS™ pełniąc funkcję wirtualnego termostatu.
Wysokiej jakości czujniki temperatury (termistory NTC) współpracujące z modułem nippy™ DIN NTC dostępne są po kliknięciu w LINK.
CECHY I ZALETY
- możliwość podłączenia do 6 niezależnych czujników temperatury (termistorów) NTC
- możliwość stosowania różnych termistorów o różnych parametrach w ramach jednego modułu – niezależna konfiguracji parametrów każdego z 6 wyprowadzeń (rezystancja, β)
- 6 wbudowanych wirtualnych termostatów P2P do dowolnej konfiguracji (grzanie/chłodzienie/mix)
- małe wymiary 1 DIN (szerokość 1P modułów w rozdzielnicy)
- komunikacja przewodowa nippyBUS™ (standard RS-485)
- szeroki zakres napięć zasilających (12 … 28V DC)
- wizualny interfejs diagnostyczny VDI™
- OTA ready
WYMAGANIA SYSTEMOWE
- Bramka nippy™ DIN Gateway (bramka od wersji 2.0 może pełnić rolę kontrolera/konfiguratora P2P).
- Kompatybilny system inteligentnego domu np. Home Assistant (dostęp zdalny, automatyzacja).
- Doprowadzenie żył zasilających i komunikacyjnych (magistrala nippyBUS™ do bramki nippy™ DIN Gateway i innych modułów).

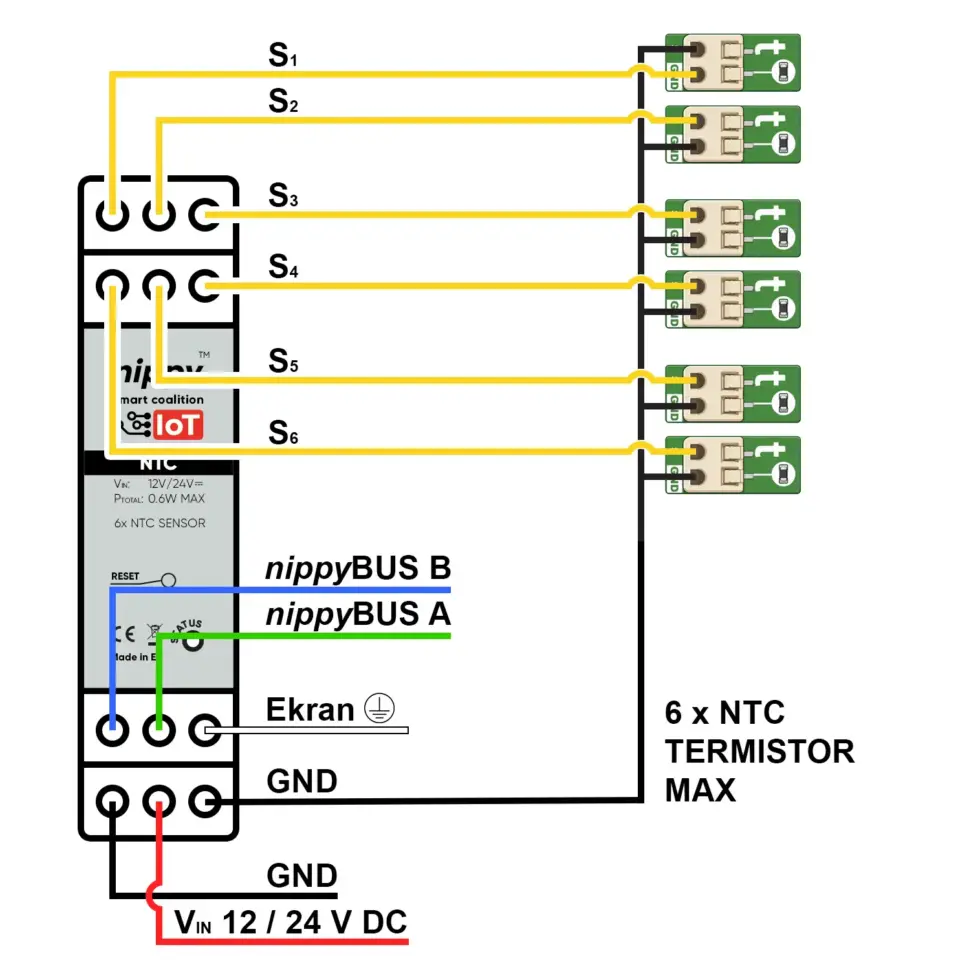

PODŁĄCZENIE I KOMUNIKACJA
Sterowniki nippy™ DIN i nippy™ BOX komunikują się z bramką nippy™ DIN Gateway za pomocą magistrali nippyBUS™. Aby umożliwić taką komunikację, konieczne jest zapewnienie odpowiedniego okablowania w budynku (oraz połączeń między modułami w rozdzielnicy elektrycznej). Magistralę nippyBUS™ należy prowadzić z punktu do punktu w jednej linii, z zachowanym ekranowaniem. Nie są dopuszczalne rozgałęzienia typu tree czy pętle.
WYMAGANIA DOTYCZĄCE PRZEWODU PODŁĄCZENIOWEGO
- Liczba żył: Przewód musi posiadać co najmniej 4 żyły miedziane (2 żyły komunikacyjne, 2 zasilające).
- Skrętka: Żyły magistrali powinny być skręcone.
- Ekranowanie: Żyły magistrali powinny być ekranowane.
- Przykładowy przewód: Bitner BiTsensor®PE-PVC 2x2x22AWG (dla większej ilości modułów zalecany przewód z większą średnicą żył zasilających, dobór zgodnie z normą PN-HD 60364-5-52:2011).
- Moduły DIN w rozdzielnicy: Powinny być łączone za pośrednictwem dedykowanych grzebieni łączeniowych oraz akcesoriów nippy™ RAILS (kliknij, żeby zobaczyć).
Właściwości funkcyjne
| Rola podstawowa | Moduł rozszerzenia NTC (6 niezależnych kanałów) |
| Cechy dodatkowe | Funkcja termostatu P2P (6x dowolnie programowalne: grzanie/chłodzenie/mix) |
Parametry elektryczne
| Napięcie zasilania (zalecane) | 24 V DC |
| Napięcie zasilania (max zakres) | 12 V DC ... 28 V DC |
| Pobór prądu | 25 mA (0.6 W) |
| Zabezpieczenia | bezpiecznik polimerowy (polyfuse), zabezpieczenia przed odwrotną polaryzacją, zabezpieczenie przeciwprzepięciowe magistrali nippyBUS™ (±16kV HBM ESD) |
Dane przyłączeniowe
| Rodzaj przyłącza | Zacisk śrubowy |
| Przekrój przewodu magistrali | 0,2 mm² ... 0,34 mm² (skrętka, linka lub drut, bez tulejki lub z tulejką cienkościenną ⬜︎ ⬡) |
| Przekrój przewodu zasilającego i funkcyjnego | 0,2 mm² ... 2,5 mm² (linka lub drut, bez tulejki lub z tulejką cienkościenną ⬜︎ ⬡) |
| Długość usuwanej izolacji | 7 mm |
| Komunikacja | nippyBUS™ (RS-485) |
| Moment dokręcania zacisków | 0,5 Nm |
Warunki środowiskowe
| Dopuszczalna wilgotność powietrza (składowanie) | 5 % ... 95 % (bez kondensacji) |
| Dopuszczalna wilgotność powietrza (praca) | 5 % ... 95 % (bez kondensacji) |
| Temperatura otoczenia (składowanie) | -25 °C ... 60 °C |
| Stopień ochrony | IP20 (wg. PN-EN 60529) |
| Temperatura otoczenia (praca) | -10 °C ... 55 °C |
Wymiary i właściwości obudowy
| Mocowanie obudowy | Szyna DIN TH-35 (wg PN-EN 60715) |
| Waga | 50g |
| Wymiary (sz. gł. wys.) | 17,5 mm x 56,5 mm x 98 mm |
| Pozycja montażu | Dowolna |
| Klasyfikacja palności obudowy | V-0 wg UL 94 |
| Materiał obudowy | Poliamid (PA) |
| Sygnalizacja optyczna |
Normy i przepisy
| CE, RoHS |
