Konfiguracja kanału AC Dimmer w modułach drugiej generacji
Każdy ściemniacz nippy™ AC Dimmer drugiej generacji posiada wbudowaną funkcję płynnego rozjaśniania / ściemniania oraz możliwość sterowania w logice One Button (zdalnie korzystając z komunikacji P2P, wykorzystując urządzenia wejściowe np. nippy™ DIN Input 6 lub nippy™ BOX Input 6, podpięte do magistrali nippyBUS™).
Logika One Button sprawia, że za pomocą jednego przycisku możemy zarówno włączyć źródło światła jak i sterować jego jasnością.
Konfiguracja płynnego rozjaśniania / ściemniania
Za funkcję płynnego rozjaśniania / ściemniania w modułach ściemniaczy LED nippy™ drugiej generacji odpowiada pole Fade time widoczne po otworzeniu konfiguracji modułu w interfejsie webowym bramki. Wartość ta jest wyrażona w milisekundach i ustawiana osobno dla każdego z kanałów.

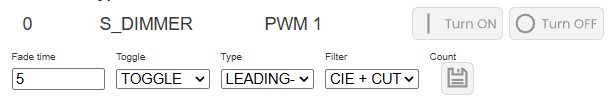

Ustawiając w tym miejscu wartość 5 ms (rys.1) uzyskamy scenariusz, który przy każdorazowym załączaniu / wyłączaniu źródeł światła LED da efekt podobny do tego, który znany jest z oświetlenia ambient np. w samochodach klasy premium.
Wpisując w pole Fade time wartość 0, możemy zupełnie wyłączyć wyżej opisaną funkcję przez co załączanie jak i wyłączenie danego źródła światła będzie natychmiastowe.
Nie zaleca się ustawienia tego parametru powyżej 10-20 ms.
UWAGA
Aby komunikacja P2P dla funkcji One Button działała prawidłowo, urządzenia odbiorcze (czyli np. nippy™ DIN LED Dimmer 4 PWM, nippy™ BOX LED Dimmer 3 PWM
itd.) muszą mieć przypisane ID z zakresu 2-253 oraz ustawiony typ sterowanego wyjścia TOGGLE.
Konfiguracja Leading Edge / Trailing Edge oraz Filtrów
W przypadku wykorzystania modułu nippy™ AC Dimmer drugiej generacji do sterowania jasnością oświetlenia LED 230V koniecznym jest odpowiednie ustawienie typu działania oraz filtrów.

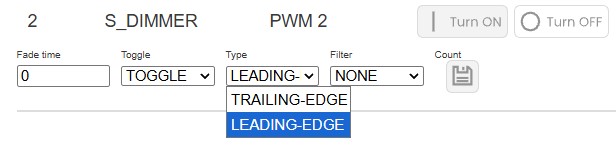

Moduł nippy™ AC Dimmer drugiej generacji jest modułem uniwersalnym. Może pracować w nowym, stosowanym obecnie przez producentów oświetlenia standardzie Trailing Edge (rys.2) oraz niewspieranym już Leading Edge (tryb eksperymentalny).

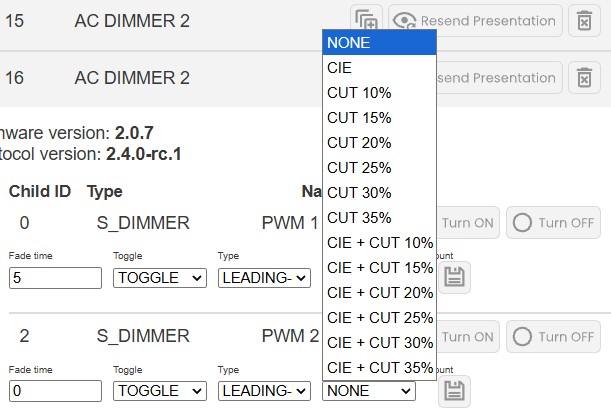

Co więcej, po ustawieniu odpowiedniego typu zgodnego z zaleceniami producenta ściemnialnego źródła światła AC 230V, użytkownik powinien dostosować procentowo dolną granicę (filtr CUT) odcięcia zasilania dla danego źródła światła (rys.3).
Granica ta powinna być dobrana w taki sposób, żeby przy minimalnej wartości wypełnienia (1% dla wybranego filtra) źródło światła zachowywało się stabilnie czyli było załączone i nie migotało/pulsowało.
Dodatkowo, jeśli użytkownik chciałby aby procent jasności dla źródła LED był dla ludzkiego oka odbierany w sposób bardziej liniowy można oprócz samego odcięcia wybrać opcję z wbudowaną krzywą CIE (filtr CIE + CUT).
Przykład komunikacji P2P w logice One Button
Aby wysterować jeden kanał modułu nippy™ AC Dimmer drugiej generacji w logice One Button należy wybrać w konfiguracji modułu wejściowego nippy™ (np. nippy™ DIN Input 6, nippy™ BOX Input 2 itp.) INPUT Type jako SHORT / LONG dla wejścia cyfrowego wykorzystanego do podłączenia przycisku monostabilnego (chwilowego, dzwonkowego). Następnie należy uzupełnić 3 banki pamięci P2P w sposób analogiczny do przykładu (rys.4) i zgodny z numeracją encji modułu nippy™ AC Dimmer, z Target ID oraz CHILD ID odpowiednimi dla wybranej konfiguracji.
W przykładzie (rys.4) przedstawiono połączenie P2P dla dowolnego modułu drugiej generacji wyposażonego w wejścia cyfrowe, z kanałem PWM 1 modułu nippy™ DIN AC Dimmer 2. Po zapisaniu takiej konfiguracji każdorazowe, krótkie naciśnięcie przycisku będzie powodowało włączenie lub wyłączenie oświetlenia (naprzemiennie, z zachowanym ostatnim stanem jasności). Długie naciśnięcie będzie natomiast powodowało zwiększenie lub zmniejszanie lub zwiększanie jasności źródła światła, aż do puszczenia przycisku i/lub osiągnięcia wartości skrajnej.
Konfiguracja sterowania procentowego (zmienna V_PROCENTAGE)

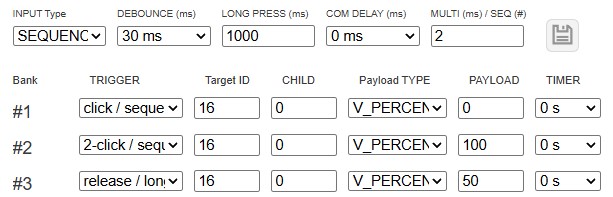

Aby wysterować jeden kanał modułu nippy™ AC Dimmer drugiej generacji w logice wypełnienia procentowego należy wybrać w konfiguracji modułu wejściowego nippy™ (np. nippy™ DIN Input 6, nippy™ BOX Input 2 itp.) odpowiedni do potrzeb INPUT Type. Następnie należy uzupełnić dowolną (zgodnie z wymaganą logiką zachowania modułu) ilość banków pamięci P2P w sposób analogiczny do przykładu (rys.5) i zgodny z numeracją encji modułu nippy™ AC Dimmer, z Target ID oraz CHILD ID odpowiednimi dla wybranej konfiguracji.
Na potrzeby przykładu (rys.2) wybrano typ wejścia SEQENCE / LONG przy wskazaniu ilości sekwencji jako 2. Konfiguracja banków pamięci P2P załączenia na 100% (V_PERCENTAGE = 100) lub wyłącza (V_PERCENTAGE = 0) wysterowane źródło światła przy każdorazowym naciśnięciu przycisku, natomiast długie naciśnięcie przycisku wywołuje każdorazowo komendę (V_PERCENTAGE = 50), czyli wypełnienie światła wynoszące 50%.
Widok ściemniacza nippy™ AC Dimmer w Home Assistant
Każdy kanał ściemniacza nippy™ pojawia się w panelu Home Assistant w gotowej do działania formie, od razu po sparowaniu modułu. Jeśli poprawnie podłączyliśmy urządzenie do bramki oraz wykonaliśmy parowanie modułu (krótki reset >1s) ściemniacz LED jest gotowy do działania.
Panel ten (rys.6) umożliwia zarówno włączenie i wyłączenie źródła światła jak i umożliwia płynną zmianę procentową natężenia zgodnie z zadaną wartością (suwak).
UWAGA
W zależności od wersji firmware, nowy moduł może nie mieć zapisanej w pamięci ostatniej wartości natężenia światła, dlatego zalecanym jest ustawienie jej suwakiem przy pierwszym uruchomieniu z poziomu Home Assistant.
