nippy™ DIN Gateway (ver. 2.0)
NEW | ver. 2.0 | WebAPI
420.00 zł
nippy™ DIN Gateway jest bramką sieciową łączącą magistralę nippyBUS™ (RS-485) modułów nippy™ DIN i nippy™ BOX z kontrolerem, za pomocą standardu Ethernet. Dzięki modułowi nippy™ DIN Gateway, sieć rozproszonych urządzeń smart może komunikować się z oprogramowaniem zarządzającym za pomocą sieci LAN.
Dostępne przedmioty: 5
Opis
Specyfikacja Techniczna
Do pobrania
Bramka nippy™ DIN Gateway to podstawowy element inteligentnego domu zbudowanego na sterownikach nippy™. Aby zintegrować sterowniki nippy™ z systemem (kontrolerem) inteligentnego domu Home Assistant czy Domoticz, konieczne jest wykorzystanie co najmniej jednej bramki. To ona jest łącznikiem pomiędzy systemem Smart Home, a całą gamą sterowników nippy™.
Bramka w od wersji 2.0 może również pełnić funkcję autonomicznego, prostego kontrolera, z którego można skorzystać używając przeglądarki internetowej. Pracująca w tym trybie bramka może nadawać ID, przypisywać powiązania P2P i sterować podpiętymi do magistrali modułami nippy™ DIN i nippy™ BOX. Dzięki temu użytkownik może skonfigurować i korzystać z pełnej funkcjonalności systemu nippy™ w sieci lokalnej bez użycia zewnętrznego kontrolera. Dostęp do bramki został zabezpieczony przez wbudowaną funkcję uwierzytelniania (zdefiniowanym przez użytkownika) hasłem. Bramka w trybie autonomicznego kontrolera obsługuje do 32 podłączonych do magistrali urządzeń.
Pojedyncza bramka nippy™ DIN Gateway pozwala na podłączenie do magistrali nippyBUS™ (RS-485) maksymalnie 128 urządzeń nippy™ DIN i nippy™ BOX (maks. 32 urządzenia w trybie pracy jako kontroler). Jest to wartość, obsługiwana przez wykorzystany transceiver i jest ona teoretyczna. Rzeczywista liczba urządzeń, jaką można podłączyć, może zależeć od różnych czynników, takich jak długość magistrali, szybkość transmisji, rodzaj i jakość okablowania, napięcie zasilania, sumaryczne obciążenie prądowe.

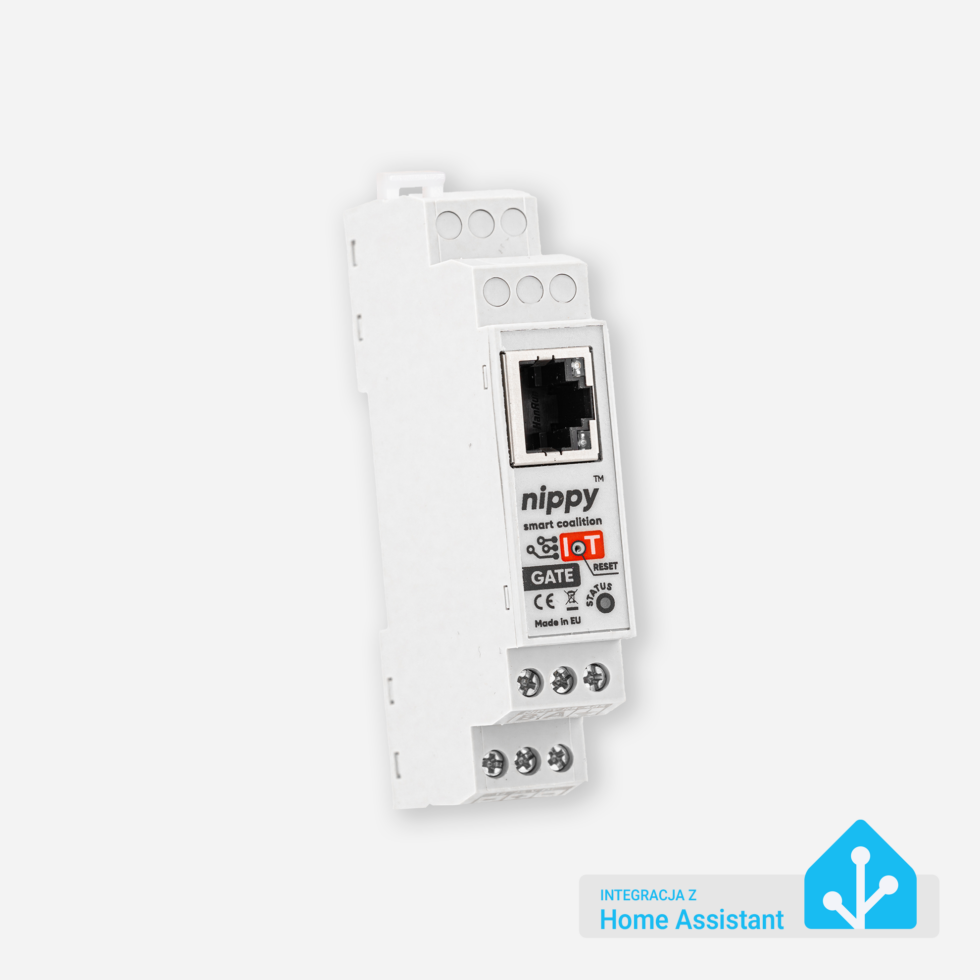

Bramka nippy™ DIN Gateway jest bramką sieciową. Dysponuje dwoma interfejsami, Ethernet i nippyBUS™ (RS-485). Na ściance frontowej posiada złącze RJ45 z interfejsem Ethernet. To właśnie za pośrednictwem tego interfejsu bramka nippy™ DIN Gateway łączy się z siecią LAN w budynku oraz z systemem inteligentnego domu, który jest podłączony do tej samej sieci LAN. Po stronie górnej posiada złącze śrubowe z interfejsem nippyBUS™ (RS-485). Jest to złącze magistrali, za pośrednictwem której bramka nippy™ DIN Gateway łączy się ze sterownikami nippy™ DIN i nippy™ BOX.
CECHY I ZALETY
- Ethernet 10/100BaseT
- adres IP nadawany przez DHCP lub statyczny
- małe wymiary – 1 moduł w rozdzielnicy
- komunikacja przewodowa nippyBUS™ (RS485)
- szeroki zakres napięć zasilających
- dwa tryby pracy: bramka / bramka + kontroler (ID, konfiguracja P2P, sterowanie)
- prosta i szybka konfiguracja przez przeglądarkę internetową
- WebAPI
- możliwość łączenia z dowolnym oprogramowaniem kontrolera
- nie wymagająca instalacji oprogramowania konfiguracja przez przeglądarkę WWW
WYMAGANIA SYSTEMOWE
- Bramka nippy™ DIN Gateway (bramka od wersji 2.0 może pełnić rolę kontrolera/konfiguratora P2P).
- Kompatybilny system inteligentnego domu np. Home Assistant (dostęp zdalny, automatyzacja).
- Doprowadzenie żył zasilających i komunikacyjnych (magistrala nippyBUS™ do bramki nippy™ DIN Gateway i innych modułów).
PODŁĄCZENIE I KOMUNIKACJA
Sterowniki nippy™ DIN i nippy™ BOX komunikują się z bramką nippy™ DIN Gateway za pomocą magistrali nippyBUS™. Aby umożliwić taką komunikację, konieczne jest zapewnienie odpowiedniego okablowania w budynku (oraz połączeń między modułami w rozdzielnicy elektrycznej). Magistralę nippyBUS™ należy prowadzić z punktu do punktu w jednej linii, z zachowanym ekranowaniem. Nie są dopuszczalne rozgałęzienia typu tree czy pętle.
WYMAGANIA DOTYCZĄCE PRZEWODU
- Liczba żył: Przewód musi posiadać co najmniej 4 żyły miedziane (2 żyły komunikacyjne, 2 zasilające).
- Skrętka: Żyły magistrali powinny być skręcone.
- Ekranowanie: Żyły magistrali powinny być ekranowane.
- Przykładowy przewód: Bitner BiTsensor®PE-PVC 2x2x22AWG (dla większej ilości modułów zalecany przewód z większą średnicą żył zasilających, dobór zgodnie z normą PN-HD 60364-5-52:2011).
- Moduły DIN w rozdzielnicy: Powinny być łączone za pośrednictwem dedykowanych grzebieni łączeniowych oraz akcesoriów nippy™ RAILS (kliknij, żeby zobaczyć).
UPROSZCZONY SCHEMAT POŁĄCZEŃ SMART HOME NIPPY™ Z BRAMKĄ NIPPY™ DIN GATEWAY ORAZ MODUŁAMI NIPPY™ DIN I NIPPY™ BOX
Właściwości Bramki
| Rodzaj magistrali | nippyBUS™ (RS-485) |
| Złącza komunikacyjne | RJ45 (Ethernet), terminal śrubowy (nippyBUS™) |
Parametry elektryczne
| Napięcie zasilania (zalecane) | 24 V DC |
| Napięcie zasilania (max zakres) | 12 V DC ... 28 V DC |
| Pobór prądu | maks. 1.1 W (46 mA dla napięcia znamionowego) |
| Zabezpieczenia | bezpiecznik polimerowy (polyfuse), zabezpieczenia przed odwrotną polaryzacją, zabezpieczenie przeciwprzepięciowe magistrali nippyBUS™ (±16kV HBM ESD) |
Dane przyłączeniowe
| Rodzaj przyłącza | Zacisk śrubowy |
| Przekrój przewodu magistrali | 0,2 mm² ... 0,34 mm² (skrętka, linka lub drut, bez tulejki lub z tulejką cienkościenną ⬜︎ ⬡) |
| Przekrój przewodu zasilającego i funkcyjnego | 0,2 mm² ... 1,5 mm² (linka lub drut, bez tulejki lub z tulejką cienkościenną ⬜︎ ⬡) |
| Długość usuwanej izolacji | 7 mm |
| Komunikacja | nippyBUS™ (RS-485), Ethernet |
| Moment dokręcania zacisków | 0,4 - 0,5 Nm (0.30 - 0.37 lb/ft) |
Warunki środowiskowe
| Dopuszczalna wilgotność powietrza (składowanie) | 5 % ... 95 % (bez kondensacji) |
| Dopuszczalna wilgotność powietrza (praca) | 5 % ... 95 % (bez kondensacji) |
| Temperatura otoczenia (składowanie) | -25 °C ... 60 °C |
| Stopień ochrony | IP20 (wg. PN-EN 60529) |
| Temperatura otoczenia (praca) | 0 °C ... 55 °C |
Wymiary i właściwości obudowy
| Mocowanie obudowy | Szyna DIN TH-35 (wg PN-EN 60715) |
| Waga | 45g |
| Wymiary (sz. gł. wys.) | 17,5 mm x 56,5 mm x 98 mm |
| Pozycja montażu | Dowolna |
| Klasyfikacja palności obudowy | V-0 wg UL 94 |
| Materiał obudowy | Poliamid (PA) |
| Sygnalizacja optyczna |
