Konfiguracja kanału LED PWM w modułach drugiej generacji

Każdy ściemniacz nippy™ LED PWM drugiej generacji posiada wbudowaną funkcjępłynnego rozjaśniania / ściemniania oraz możliwość sterowania w logice One Button (zdalnie korzystając z komunikacji P2P, wykorzystując urządzenia wejściowe np. nippy™ DIN Input 6 lub nippy™ BOX Input 6, podpięte do magistrali nippyBUS™ lub lokalnie, wykorzystując wbudowane w modułach wejścia cyfrowe, jeśli są obecne np. nippy™ BOX LED Dimmer 2 PWM).

Logika One Button sprawia, że za pomocą jednego przycisku możemy zarówno włączyć źródło światła

Konfiguracja płynnego rozjaśniania / ściemniania

Za funkcję płynnego rozjaśniania / ściemniania w modułach ściemniaczy LED nippy™ drugiej generacji odpowiada pole Fade time widoczne po otworzeniu konfiguracji modułu w interfejsie webowym bramki. Wartość ta jest wyrażona w milisekundach i ustawiana osobno dla każdego z kanałów.

Ustawiając w tym miejscu wartość 5 ms (rys.1) uzyskamy scenariusz, który przy każdorazowym załączaniu / wyłączaniu źródeł światła LED da efekt podobny do tego, który znany jest z oświetlenia ambient np. w samochodach klasy premium.

Dzięki ustawieniu Fade Time na 5 ms otrzymamy przyjemny wizualnie efekt płynnego rozjaśniania i ściemniania oświetlenia LED (rys.1)

Wpisując w pole Fade time wartość 0, możemy zupełnie wyłączyć wyżej opisaną funkcję przez co załączanie jak i wyłączenie danego źródła światła będzie natychmiastowe.

Nie zaleca się ustawienia tego parametru powyżej 10-20 ms.

Przykład komunikacji P2P w logice One Button

Aby wysterować jeden kanał modułu nippy™ LED Dimmer PWM w logice One Button należy wybrać w konfiguracji modułu wejściowego nippy™ (np. nippy™ DIN Input 6, nippy™ BOX Input 2 itp.) INPUT Type jako SHORT / LONG dla wejścia cyfrowego wykorzystanego do podłączenia przycisku monostabilnego (chwilowego, dzwonkowego). Następnie należy uzupełnić 3 banki pamięci P2P w sposób analogiczny do przykładu (rys.2) i zgodny z instrukcją modułu nippy™ LED Dimmer PWM, gdzie znajduje się odpowiednia tabela z CHILD ID odpowiednimi dla wybranej konfiguracji.

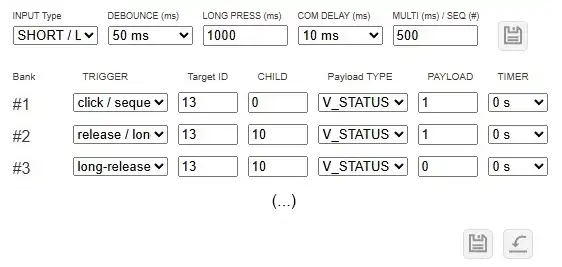

Konfiguracja P2P wejścia cyfrowego w module nippy™ INPUT przypisanego do kanału PWM 1 (Child ID 0) modułu nippy™ LED Dimmer 4 PWM o ID 13 (rys.2)

W przykładzie (rys.2) przedstawiono połączenie P2P dla dowolnego modułu drugiej generacji wyposażonego w wejścia cyfrowe z kanałem PWM 1 modułu nippy™ LED Dimmer 4 PWM. Po zapisaniu takiej konfiguracji każdorazowe, krótkie naciśnięcie przycisku będzie powodowało włączenie lub wyłączenie oświetlenia (naprzemiennie, z zachowanym ostatnim stanem jasności). Długie naciśnięcie będzie natomiast powodowało zwiększenie lub zmniejszanie lub zwiększanie jasności źródła światła, aż do puszczenia przycisku i/lub osiągnięcia wartości skrajnej.

Konfiguracja sterowania wewnętrznego (działanie autonomiczne, moduły SIMPLE)

Ściemniacze nippy™ BOX z serii SIMPLE (czyli wyposażone zarówno w wejścia jak i wyjścia) działają zgodnie z logiką One Button od razu po wyciągnięciu z pudełka i/lub po wykonaniu twardego resetu (>5s).

Takie działanie jest odzwierciedlone w bankach P2P takiego modułu, gdzie w konfiguracji wejścia w polu Target ID wpisane jest 0 (zamiast faktycznego ID modułu), które wskazuje na komunikację wewnętrzną. Pozostałe dane są analogiczne do tych, które należy podać w przypadku standardowej komunikacji P2P (co opisano dokładniej w akapicie dot. konfiguracji P2P).

Widok ściemniacza nippy™ LED PWM w Home Assistant

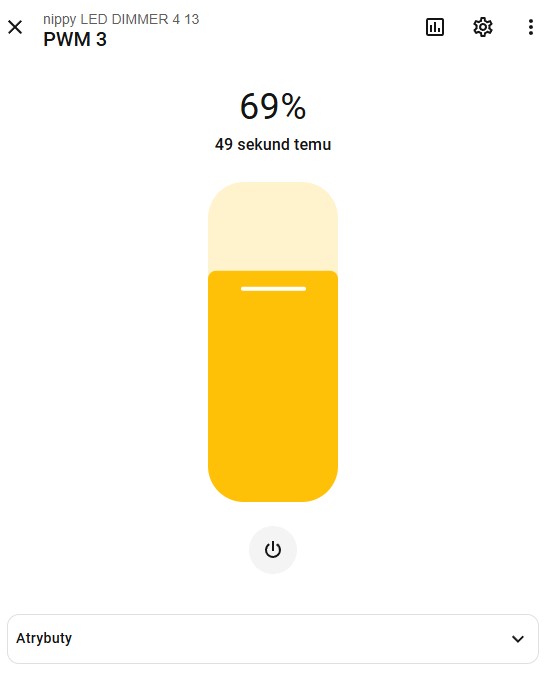

Tak wygląda kanał ściemniacza LED PWM nippy™ po sparowaniu modułu z Home Assistant (rys.3)

Każdy kanał ściemniacza nippy™ pojawia się w panelu Home Assistant w gotowej do działania formie, od razu po sparowaniu modułu. Jeśli poprawnie podłączyliśmy urządzenie do bramki oraz wykonaliśmy parowanie modułu (krótki reset >1s) ściemniacz LED jest gotowy do działania.

Panel ten (rys.3) umożliwia zarówno włączenie i wyłączenie źródła światła jak i umożliwia płynną zmianę procentową natężenia zgodnie z zadaną wartością (suwak).
