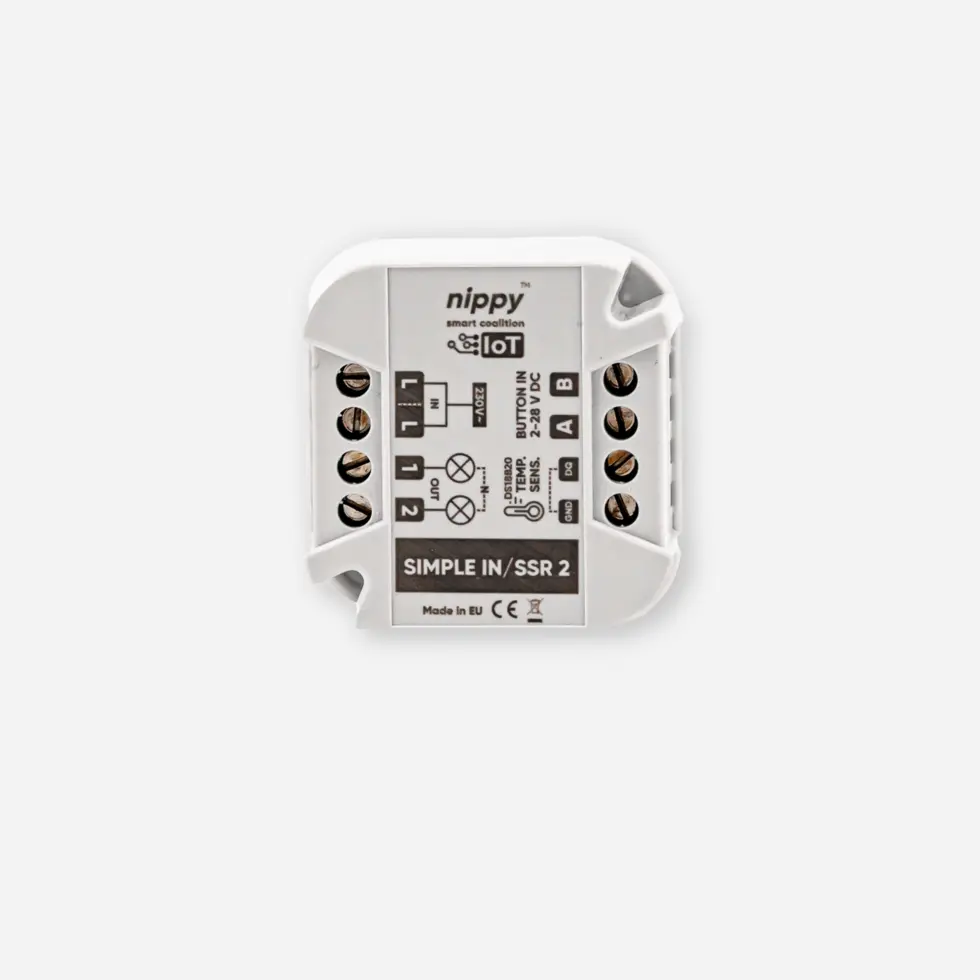

nippy™ SIMPLE BOX Input/SSR 2/2 + Thermostat (ver. 2.01)
NEW | ver. 2.0 | ODPORNY NA AWARIE
328.00 zł
Sterownik nippy™ SIMPLE BOX Input/SSR 2/2 + Thermostat jest dopuszkowym, autonomicznym modułem smart, pracującym na zasadzie bistabilnej, monostabilnej lub sterowania zboczem. Umożliwia sterowanie dwoma urządzeniami zasilanymi napięciem przemiennym 230V AC, za pomocą wbudowanych przekaźników SSR. Po dodaniu zewnętrznego czujnika temperatury może pełnić funkcję termostatu.
Dostępne przedmioty: 48
Opis
Specyfikacja Techniczna
Sterownik nippy™ SIMPLE DIN Input/SSR 2/2 + T jest autonomicznym modułem SMART, pracującym na tej samej zasadzie działania co przekaźnik bistabilny (tzw. impulsowy) lub przekaźnik monostabilny (wybrany tryb działania możliwy do zmiany przez użytkownika w każdym momencie). Wyposażony w 2 wyjścia SSR AC, umożliwia sterowanie dwoma urządzeniami zasilanymi napięciem przemiennym 230V AC za pośrednictwem fizycznych łączników bistabilnych (tradycyjnych), monostabilnych (tzw. dzwonkowych / przyciskowych) oraz zdalnie (po połączeniu z bramką nippy™ DIN Gateway) z poziomu interfejsu webowego, integracji Home Assistant / Node-RED lub webhooków (HTTP GET). Moduł przeznaczony jest do umieszczenia w puszkach instalacyjnych. Dzięki tzw. przełączaniu w zerze, moduł ten idealnie nadaje się do sterowania urządzeniami o nierezystancyjnej charakterystyce działania, które dla tradycyjnych przekaźników elektromagnetycznych stanowią duże wyzwanie jak przykładowo źródła światła LED AC, zasilacze impulsowe itp.
CECHY I ZALETY
- możliwość pracy w pełni autonomicznej (w trybie standalone sterownik działa na zasadzie typowy wielokanałowy moduł przekaźnika bistabilnego lub monostabilnego, w zależności od wybranego trybu)
- możliwość pracy jako autonomiczny termostat po podłączeniu zewnętrznego czujnika temperatury DS18B20-PAR (w pełni skonfigurowana logika wewnętrzna z możliwością wywoływania akcji dla wewnętrznych przekaźników jak i zewnętrznych urządzeń wykonawczych poprzez komunikację P2P)
- 2 wyjścia SSR (≤ 250 V AC)

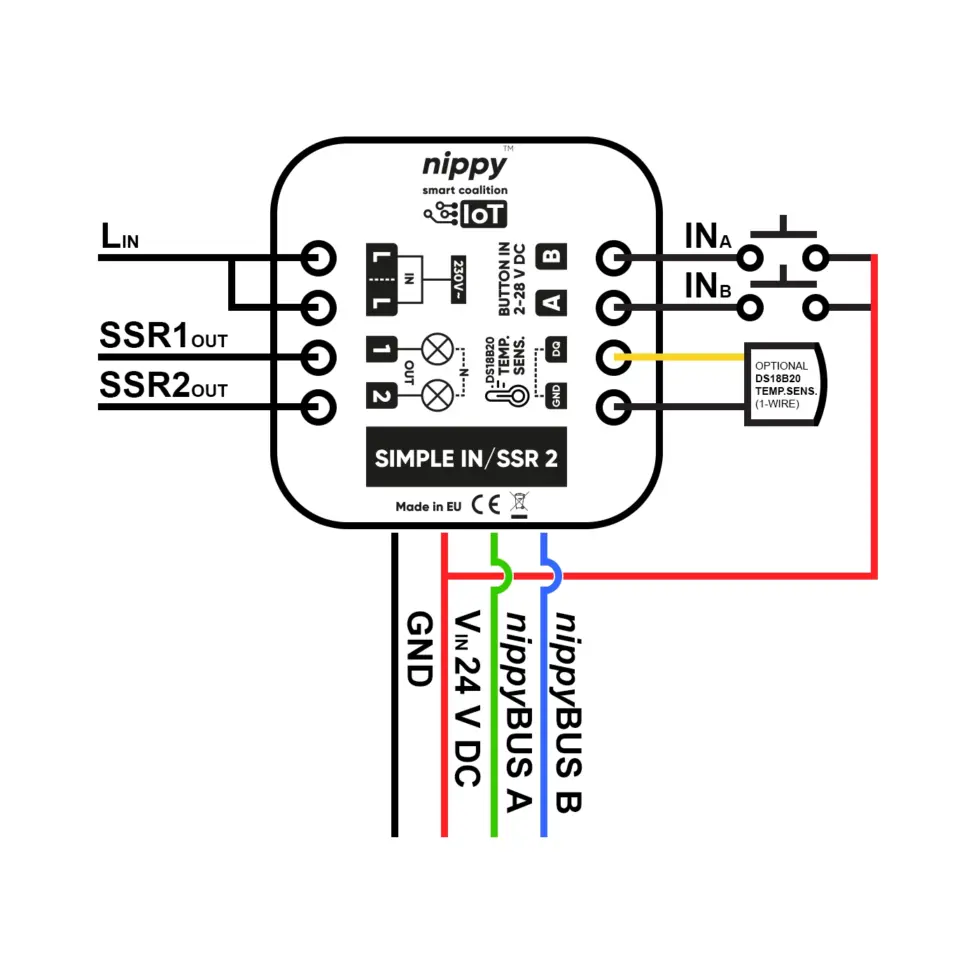

- 2 wejścia cyfrowe (np. na przyciski sterujące) o szerokim dopuszczalnym napięciu (2 … 28V DC) przypisanych do wyjść przekaźnikowych (zgodnie ze schematem – istnieje możliwość zmiany konfiguracji, rozłączenie powiązania wejść/wyjść z poziomu interfejsu webowego bramki)
- złącze 1-wire pod czujniki temperatury DS18B20-PAR (podłączenie do 3 szt., czujniki nie wchodzą w skład zestawu)
- małe wymiary – mieści się w standardowej puszce elektro-instalacyjnej Ø 60 mm
- komunikacja Real P2P, umożliwiająca połączenie z kompatybilnym modułem wykonawczym bez udziału kontrolera (systemu smart home np. Home Assistant) po wcześniejszej konfiguracji
- komunikacja przewodowa nippyBUS™ (standard RS-485)
- szeroki zakres napięć zasilających (12 … 28V DC)
- wizualny interfejs diagnostyczny VDI™
- OTA ready
WYMAGANIA SYSTEMOWE
- Bramka nippy™ DIN Gateway (bramka od wersji 2.0 może pełnić rolę kontrolera/konfiguratora P2P).
- Kompatybilny system inteligentnego domu np. Home Assistant (dostęp zdalny, automatyzacja).
- Doprowadzenie żył zasilających i komunikacyjnych (magistrala nippyBUS™ do bramki nippy™ DIN Gateway i innych modułów).*
*Sterowniki nippy™ SIMPLE do pracy (autonomicznej, standalone) wymagają wyłącznie zasilania (12/24V DC). Pozostałe, wymienione powyżej elementy są wymagane wyłącznie, jeżeli sterownik ma zostać podłączony do kontrolera Smart Home. Integracja sterownika nippy™ SIMPLE z kontrolerem Smart Home (np. Home Assistant) zwiększa możliwości sterownika (o sterowanie oraz raportowanie z i do systemu jak i możliwość uwzględnienia sterownika przy wszelkiego rodzaju automatyzacjach) natomiast nie wpływa na jego działanie autonomiczne. Oznacza to, że w przypadku awarii kontrolera Smart Home, sieci LAN, bramki itp., bazowa konfiguracja (i fizyczne sterownie przekaźnikami za pośrednictwem wejść cyfrowych, zgodnie z wybranym trybem pracy) pozostaje bez zmian.
PODŁĄCZENIE I KOMUNIKACJA
Sterowniki nippy™ DIN i nippy™ BOX komunikują się z bramką nippy™ DIN Gateway za pomocą magistrali nippyBUS™. Aby umożliwić taką komunikację, konieczne jest zapewnienie odpowiedniego okablowania w budynku (oraz połączeń między modułami w rozdzielnicy elektrycznej). Magistralę nippyBUS™ należy prowadzić z punktu do punktu w jednej linii, z zachowanym ekranowaniem. Nie są dopuszczalne rozgałęzienia typu tree czy pętle.
WYMAGANIA DOTYCZĄCE PRZEWODU
- Liczba żył: Przewód musi posiadać co najmniej 4 żyły miedziane (2 żyły komunikacyjne, 2 zasilające).
- Skrętka: Żyły magistrali powinny być skręcone.
- Ekranowanie: Żyły magistrali powinny być ekranowane.
- Przykładowy przewód: Bitner BiTsensor®PE-PVC 2x2x22AWG (dla większej ilości modułów zalecany przewód z większą średnicą żył zasilających, dobór zgodnie z normą PN-HD 60364-5-52:2011).

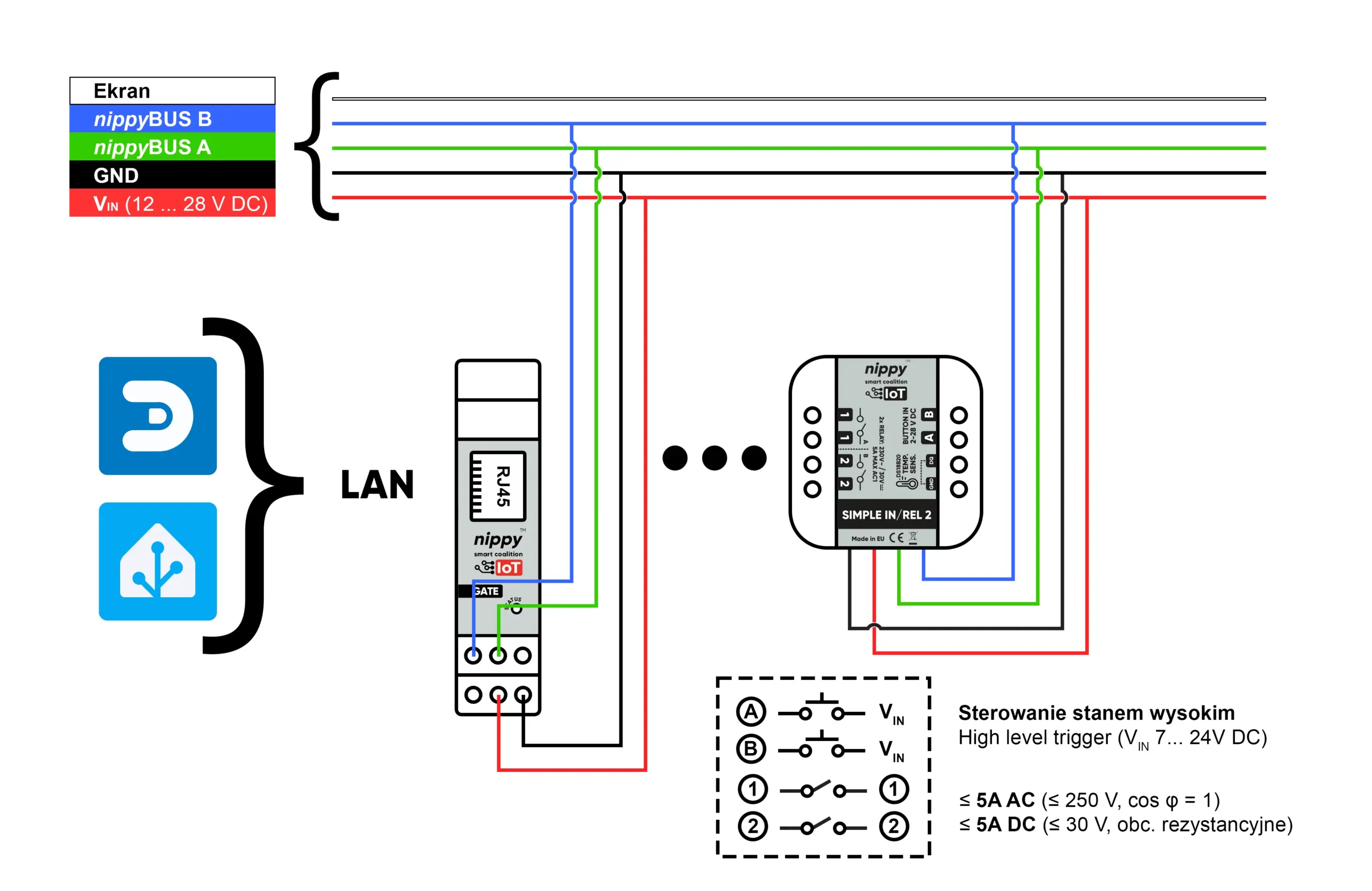

UPROSZCZONY SCHEMAT POŁĄCZEŃ SMART HOME NIPPY™ Z BRAMKĄ NIPPY™ DIN GATEWAY ORAZ MODUŁEM NIPPY™ SIMPLE BOX INPUT/SSR 2/2 + T
Wyjścia SSR
| Liczba kanałów wyj. | 2 kanały AC |
| Zakres napięć | maks. 250 V AC |
| Maksymalna obciążalność wyjścia (1 kanał) | 50 W |
| Zsumowana moc wyjściowa (cały moduł) | 100 W |
Właściwości Wejść
| Ilość wejść | 2 wejścia cyfrowe |
| Zakresu napięć wejściowych dla stanu niskiego | 0 V DC ... 1 V DC |
| Zakresu napięć wejściowych dla stanu wysokiego | 2 V DC ... 28 V DC |
| znamionowe napięcie wejścia | 24 V DC |
| Znamionowy prąd wejściowy | 2,4 mA dla napięcia znamionowego |
Parametry elektryczne
| Napięcie zasilania (zalecane) | 24 V DC |
| Napięcie zasilania (max zakres) | 12 V DC ... 28 V DC |
| Pobór prądu | maks. 38 mA (0.9 W) |
| Zabezpieczenia | bezpiecznik polimerowy (polyfuse), zabezpieczenia przed odwrotną polaryzacją, zabezpieczenie przeciwprzepięciowe magistrali nippyBUS™ (±16kV HBM ESD) |
Dane przyłączeniowe
| Rodzaj przyłącza | Zacisk śrubowy (terminale funkcyjne), złącze JST PH 2.0 4pin (magistrala) kabelek w zestawie |
| Przekrój przewodu magistrali | 0,2 mm² ... 0,34 mm² (skrętka, linka lub drut, bez tulejki lub z tulejką cienkościenną ⬜︎ ⬡) |
| Przekrój przewodu zasilającego i funkcyjnego | 0,2 mm² ... 1,5 mm² (linka lub drut, bez tulejki lub z tulejką cienkościenną ⬜︎ ⬡) |
| Długość usuwanej izolacji | 7 mm |
| Komunikacja | nippyBUS™ (RS-485) |
| Moment dokręcania zacisków | 0,4 - 0,5 Nm (0.30 - 0.37 lb/ft) |
Warunki środowiskowe
| Dopuszczalna wilgotność powietrza (składowanie) | 5 % ... 95 % (bez kondensacji) |
| Dopuszczalna wilgotność powietrza (praca) | 5 % ... 95 % (bez kondensacji) |
| Temperatura otoczenia (składowanie) | -25 °C ... 60 °C |
| Stopień ochrony | IP20 (wg. PN-EN 60529) |
| Temperatura otoczenia (praca) | 0 °C ... 55 °C |
Wymiary i właściwości obudowy
| Mocowanie obudowy | Puszka instalacyjna Ø 60 mm |
| Waga | 40 g (~10%) |
| Wymiary (sz. gł. wys.) | 43,5 mm x 44,5 mm x 25mm |
| Pozycja montażu | Dowolna |
| Klasyfikacja palności obudowy | V-0 wg UL 94 |
| Materiał obudowy | Poliamid (PA) |
| Sygnalizacja optyczna |
Normy i przepisy
| CE, RoHS |
