nippy™ Pill (solo)
Nowość!17%
119.00 zł99.00 zł
42 w magazynie

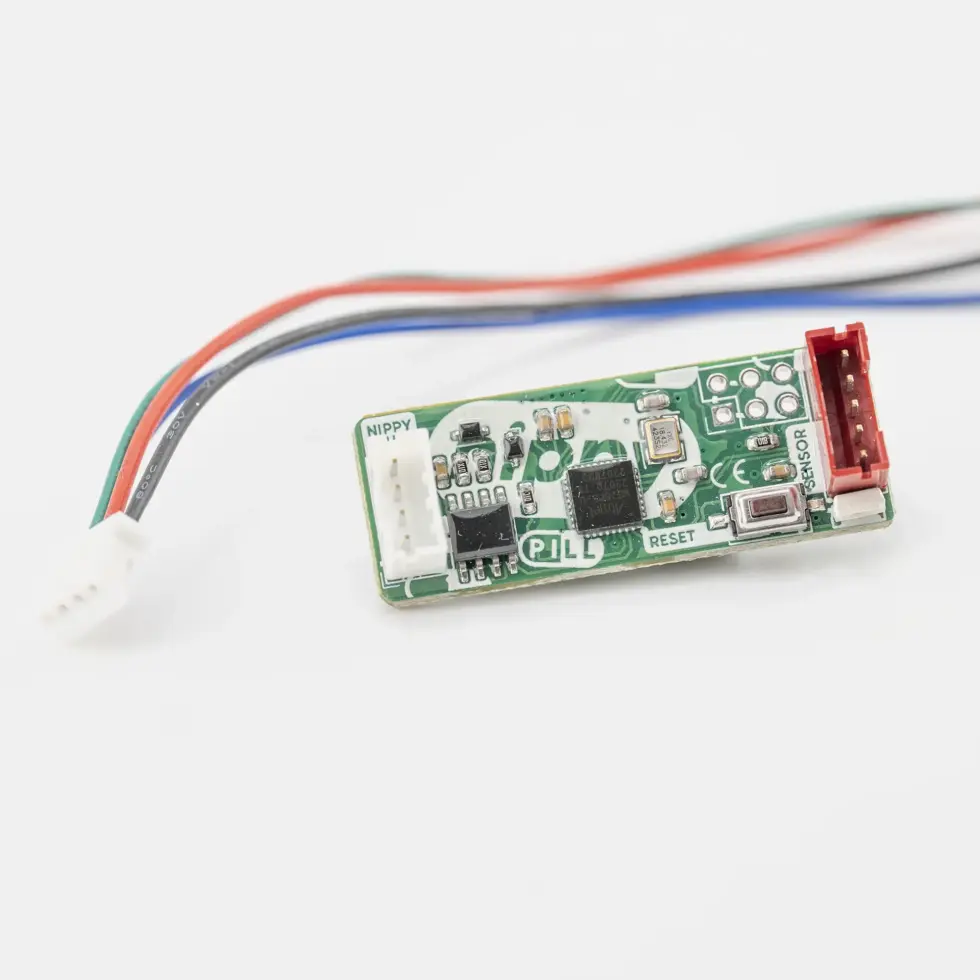

Moduł nippy™ Pill to uniwersalne urządzenie działające w ekosystemie nippy™ wyposażone w złącze dedykowane pod czujniki (w tym najwyższej jakości czujnik temperatury i wilgotności nippy™ TempHum Sensor) lub trzy wejścia cyfrowe (low level trigger) oraz buzzer mogący pełnić zaprogramowane przez użytkownika funkcje np. alarmu czy powiadomień.
00
:
00
:
00
:
00
Dostępne przedmioty: 42
Opis
Specyfikacja Techniczna
Jak działa wirtualny TERMOSTAT
Sterownik nippy™ PILL jest uniwersalnym modułem pozwalającym na rozbudowę ekosystemu nippy™ o dodatkowe sensory (np. temperatury, wilgotności) czy wejścia cyfrowe o szerokim zakresie napięć wejściowych, dodatkowo wyposażonym w BUZZER, który może pełnić funkcję np. alarmu lub powiadomień.
Po połączeniu z bramką nippy™ DIN Gateway i konfiguracji powiązań (z poziomu interfejsu webowego bramki), moduł może pracować jako bezpośredni wyzwalacz (komunikacja P2P) urządzeń wykonawczych podłączonych do tej samej magistrali nippyBUS™. Wbudowane funkcje autonomicznego termostatu oraz higrostatu (aktywne po podłączeniu sensora nippy™ TempHum Sensor) oraz minimalne wymiary sprawiają, że znajdzie on miejsce w każdej instalacji smart home.
CECHY I ZALETY
- dedykowane tryby działania konfigurowany dla każdego wejścia osobno (np. real time, long/short press, multi-cick, seqence itp.)
- programowalny BUZZER
- możliwość konfiguracji do 10 akcji P2P dla każdego wejścia (każda akcja obsługuje również TIMER).
- możliwość pracy jako termostat i/lub higrostat po podłączeniu zewnętrznego czujnika temperatury i wilgotności nippy™ TempHum Sensor (w pełni skonfigurowana logika wewnętrzna z możliwością wywoływania akcji dla urządzeń wykonawczych podłączonych do tej samej magistrali nippyBUS™ poprzez komunikację P2P)
- 3 wejścia cyfrowe (np. na przyciski sterujące) sterowane przez GND (low level trigger)
- złącze i2c pod czujniki (czujniki nie wchodzą w skład zestawu)
- mikro wymiary (zaledwie 40x16mm)
- komunikacja Real P2P, umożliwiająca połączenie z kompatybilnym modułem wykonawczym bez udziału kontrolera (systemu smart home np. Home Assistant) po wcześniejszej konfiguracji
- komunikacja przewodowa nippyBUS™ (standard RS-485)
- szeroki zakres napięć zasilających (12 … 28V DC)
- wizualny interfejs diagnostyczny VDI™
- OTA ready
WYMAGANIA SYSTEMOWE
- Bramka nippy™ DIN Gateway (bramka od wersji 2.0 może pełnić rolę kontrolera/konfiguratora P2P).
- Kompatybilny system inteligentnego domu np. Home Assistant (dostęp zdalny, automatyzacja).
- Doprowadzenie żył zasilających i komunikacyjnych (magistrala nippyBUS™ do bramki nippy™ DIN Gateway i innych modułów).
PODŁĄCZENIE I KOMUNIKACJA
Sterowniki nippy™ DIN i nippy™ BOX komunikują się z bramką nippy™ DIN Gateway za pomocą magistrali nippyBUS™. Aby umożliwić taką komunikację, konieczne jest zapewnienie odpowiedniego okablowania w budynku (oraz połączeń między modułami w rozdzielnicy elektrycznej). Magistralę nippyBUS™ należy prowadzić z punktu do punktu w jednej linii, z zachowanym ekranowaniem. Nie są dopuszczalne rozgałęzienia typu tree czy pętle.
WYMAGANIA DOTYCZĄCE PRZEWODU
- Liczba żył: Przewód musi posiadać co najmniej 4 żyły miedziane (2 żyły komunikacyjne, 2 zasilające).
- Skrętka: Żyły magistrali powinny być skręcone.
- Ekranowanie: Żyły magistrali powinny być ekranowane.
- Przykładowy przewód: Bitner BiTsensor®PE-PVC 2x2x22AWG (dla większej ilości modułów zalecany przewód z większą średnicą żył zasilających, dobór zgodnie z normą PN-HD 60364-5-52:2011).
Właściwości Wejść
| Ilość wejść | 3 wejścia cyfrowe (low level trigger) |
| Zakresu napięć wejściowych dla stanu niskiego | N/C (open circuit) |
| Zakresu napięć wejściowych dla stanu wysokiego | 0 V DC (GND) |
| znamionowe napięcie wejścia | GND |
| Znamionowy prąd wejściowy | 2,4 mA dla napięcia znamionowego |
Parametry elektryczne
| Napięcie zasilania (zalecane) | 24 V DC |
| Napięcie zasilania (max zakres) | 12 V DC ... 28 V DC |
| Pobór prądu | maks. 38 mA (0.9 W) |
| Zabezpieczenia | bezpiecznik polimerowy (polyfuse), zabezpieczenia przed odwrotną polaryzacją, zabezpieczenie przeciwprzepięciowe magistrali nippyBUS™ (±16kV HBM ESD) |
Dane przyłączeniowe
| Rodzaj przyłącza | JST PH 2.0 4pin (kabel przyłączeniowy w zestawie 200mm) |
| Przekrój przewodu magistrali | 0,2 mm² ... 0,34 mm² (rekomendowana skrętka) |
| Przekrój przewodu zasilającego i funkcyjnego | 0,2 mm² ... 0,34 mm² (rekomendowana skrętka) |
| Długość usuwanej izolacji | n/d (połączenie np. szybkozłączką żelową) |
| Komunikacja | nippyBUS™ (RS-485) |
| Moment dokręcania zacisków | n/d (połączenie np. szybkozłączką żelową) |
Warunki środowiskowe
| Dopuszczalna wilgotność powietrza (składowanie) | 5 % ... 95 % (bez kondensacji) |
| Dopuszczalna wilgotność powietrza (praca) | 5 % ... 95 % (bez kondensacji) |
| Temperatura otoczenia (składowanie) | -25 °C ... 60 °C |
| Stopień ochrony | IP20 (wg. PN-EN 60529) |
| Temperatura otoczenia (praca) | 0 °C ... 55 °C |
Wymiary i właściwości obudowy
| Mocowanie obudowy | Puszka instalacyjna, wnętrze urządzenia itp. |
| Waga | 5 g (~10%) |
| Wymiary (sz. gł. wys.) | 40,3 mm x 16,5 mm x 11.5mm |
| Pozycja montażu | Dowolna |
| Klasyfikacja palności obudowy | V-0 wg UL 94 |
| Materiał obudowy | Fluoropolymer (osłona przezroczysta giętka) |
| Sygnalizacja optyczna |
Normy i przepisy
| CE, RoHS |
Wirtualny termostat w modułach BOX drugiej generacji
Każdy moduł nippy™ BOX drugiej generacji posiada wbudowaną funkcję wirtualnego termostatu. Oznacza to, że moduł może kontrolować działanie urządzeń grzewczych / chłodniczych (zdalnie korzystając z komunikacji P2P, wykorzystując urządzenia wykonawcze podpięte do magistrali nippyBUS™ lub lokalnie, wykorzystując wbudowane w modułach przekaźniki, jeśli są obecne) po podłączeniu zewnętrznego czujnika temperatury wykorzystując wbudowaną logikę (autonomicznie, bez udziału kontrolera, systemu smart home), po wcześniejszej konfiguracji z poziomu interfejsu webowego bramki nippy™ Gateway.
Podłączenie zewnętrznego czujnika temperatury
Moduły nippy™ BOX drugiej generacji posiadają wejście na czujniki temperatury magistrali 1-Wire, działające w trybie pasożytniczym. To znaczy, że do wejść terminalowych oznaczonych GND oraz DQ należy podłączyć czujnik temperatury DS18B20+PAR (czujnik ten standardowo przystosowany jest do pracy z zasilaniem pasożytniczym, dlatego posiada 2 odpowiadające wyprowadzenia).
Dopuszczalne jest również podłączenie do modułu standardowego czujnika DS18B20 po warunkiem, że został on wcześniej przystosowany do pracy pasożytniczej, czyli ma zmostkowane wyprowadzenie VDD do pinu GND. Prawidłowe podłączenie zostało przedstawione na poniższej grafice (rys.1).
Podłączenie wielu czujników temperatury (⩽ 3 szt.)
Moduł nippy™ BOX drugiej generacji umożliwia podłączenie maksymalnie trzech czujników temperatury DS18B20 do dedykowanego złącza magistrali 1-Wire.
Magistrala 1-Wire powinna być wykonana w topologii liniowej (tzw. linia prosta).
Odgałęzienia, rozwidlenia typu „gwiazda” oraz wszelkie pętle są niedopuszczalne, ponieważ mogą prowadzić do niestabilnej pracy systemu oraz błędów odczytu temperatury. Czujniki należy prowadzić szeregowo wzdłuż jednego przewodu, zgodnie z zasadą „punkt-punkt” jak przedstawiono poniżej (rys.2)
Dla zapewnienia wysokiej jakości komunikacji zaleca się wykorzystywanie skręconej pary przewodów (np. 1 pary typowej skrętki komputerowej), co minimalizuje wpływ zakłóceń elektromagnetycznych. Całkowita długość przewodu od modułu nippy™ BOX do ostatniego czujnika nie powinna przekraczać 15 metrów.
Zaleca się prowadzenie przewodu możliwie najkrótszą trasą oraz unikanie tras równoległych do przewodów energetycznych, zwłaszcza obwodów 230 V AC.
Konfiguracja wirtualnego termostatu (czujnik temp.)
Aby wirtualny termostat był gotowy do działania, koniecznym jest podłączenie do modułu zewnętrznego czujnika temperatury. Po prawidłowym podłączeniu, zostanie on automatycznie wyświetlony w interfejsie konfiguracyjnym modułu, dostępnym z poziomu interfejsu webowego bramki nippy™ Gateway (rys.3).
Należy sprawdzić jakie Child ID zostało przypisane do podłączonego czujnika temperatury (jeśli będzie to pierwsze podłączenie i nie zostały podłączone wcześniej żadne inne czujniki, to będzie ono wynosiło 8), a następnie należy wpisać tą wartość w polu konfiguracyjnym Sensor ID (rys.3).
Logika wirtualnego termostatu wykorzystuje pojedynczy czujnik temperatury. Jeśli do modułu zostało podłączonych więcej czujników temperatury, tylko czujnik wskazany w polu konfiguracyjnym Sensor ID będzie miał wpływ na działanie termostatu. Pozostałe czujniki będą natomiast raportowały swój stan do kontrolera (np. Home Assistant).
Konfiguracja wirtualnego termostatu (elementy wykonawcze P2P)
Wirtualny termostat, w zależności od wybranego tryby działania, ma możliwość załączania/wyłączania zarówno urządzenia grzewczego (np. strefy ogrzewania podłogowego) jak i urządzenia chłodzącego (np. klimatyzatora). Aby całość działała poprawnie, koniecznym jest skonfigurowanie powiązań pomiędzy modułem wirtualnego termostatu, a wybranym kanałem urządzenia wykonawczego nippy™ (np. przekaźnikiem sterującym siłownikiem pętli ogrzewania podłogowego w module nippy™ Relay 9).
Konfiguracja odbiornika (komunikacja P2P)
Elementem odbiorczym może być dowolny element wykonawczy nippy™ mogący pracować w trybie ON/OFF. Obecnie kompatybilnymi modułami są: nippy™ DIN Relay 9, nippy™ DIN Relay 3, nippy™ DIN Input/Relay 6/6, nippy™ BOX Input/Relay 2/2, nippy™ BOX Input/SSR 2/2.
Aby moduł odbiorczy był w stanie dobierać komendy P2P od wirtualnego termostatu, musi mieć przypisane ID z zakresu 2-253, oraz ustawiony typ wyjścia jako ON/OFF. Przy innych ustawieniach współpraca z termostatem nie będzie możliwa.
UWAGA
Aby komunikacja P2P działała prawidłowo, urządzenie odbiorcze termostatu (czyli np. nippy™ DIN Relay 9, nippy™ DIN Relay 3, nippy™ DIN Input/Relay 6/6, nippy™ BOX Input/Relay 2/2, nippy™ BOX Input/SSR 2/2 itd.) muszą mieć przypisane ID z zakresu 2-253 oraz ustawiony typ sterowanego wyjścia ON/OFF.
Konfiguracja wirtualnego termostatu (praca autonomiczna, bez P2P)
Moduły nippy™ BOX z serii SIMPLE (czyli wyposażone zarówno w wejścia jak i wyjścia) można skonfigurować jako autonomiczny termostat (bez zewnętrznych urządzeń wykonawczych podłączonych do magistrali P2P) po wykorzystaniu wbudowanych wyjść jako elementów wykonawczych grzania/chłodzenia wirtualnego termostatu.
W polu Heat ID należy wpisać 0, a w polu Heat CHILD ID wskazujemy CHILD ID wybranego przez nas wewnętrznego kanału wykonawczego modułu dla obsługi grzania.
W polu Cool ID należy wpisać 0, a w polu Cool CHILD ID wskazujemy CHILD ID wybranego przez nas wewnętrznego kanału wykonawczego modułu dla obsługi chłodzenia.
Tryby pracy wirtualnego termostatu
OFF
Logika termostatu jest nieaktywna. Moduł nie wysyła żadnych instrukcji do skonfigurowanych odbiorów.
Tryb AUTO
Praca automatyczna. Termostat dąży do utrzymania zadanego przedziału temperatury, załączając i rozłączając w tym celu zarówno urządzenie skonfigurowane w kanale grzewczym jak i chłodzącym.
Tryb HEATING
Praca w trybie ogrzewania. Termostat dąży do utrzymania zadanego przedziału temperatury, załączając i rozłączając w tym celu wyłącznie urządzenie skonfigurowane w kanale grzewczym.
Tryb COOLING
Praca w trybie chłodzenia. Termostat dąży do utrzymania zadanego przedziału temperatury, załączając i rozłączając w tym celu wyłącznie urządzenie skonfigurowane w kanale chłodzącym.
Widok w termostatu w Home Assistant
Wirtualny termostat nippy™ pojawia się w panelu Home Assistant w gotowej działania formie, od razu po sparowaniu modułu. Jeśli poprawnie dołączyliśmy czujnik temperatury oraz skonfigurowaliśmy połączenia z odbiorczym kanałem grzewczym/chłodzącym termostat jest gotowy do działania.
Panel ten wyświetla nad odcinkami zdawczymi termostatu aktualną temperaturę (na rys.6 wynosi ona 20°C), oraz umożliwia intuicyjne sterowanie trybem pracy jak i precyzowanie zakresu temperatury, dla którego:
- Aktywne ma być urządzenie grzewcze (pomarańczowa strefa)
- Aktywne ma być urządzenie chłodzące (niebieska strefa)
- Nieaktywne ma być ani urządzenie grzewcze, ani urządzenie chłodzące (szara strefa)
Z poziomy panelu termostatu nippy™ w Home Assistant możliwa jest również zmiana trybu pracy na autonomiczną, grzanie, chłodzenie jak i całkowite wyłączenie logiki sterującej termostatu czyli pozycja OFF.
Wszelkie zmiany widoczne w panelu termostatu Home Assistant, będą odzwierciedlone również (po odświeżeniu parametrów) w interfejsie konfiguracyjnym bramki nippy™ Gateway i odwrotnie.
Histereza wynosi 0,5°C i jest niemożliwa do edycji przez użytkowania w aktualnej wersji oprogramowania.
