nippy™ DIN LED Dimmer 4 PWM (ver. 1.5)
UPDATE | ver. 1.5 | Real P2P
362.00 zł
Sterownik nippy™ DIN LED Dimmer 4 jest modułem sterującym PWM, wyposażonym w 4 oddzielne wyjścia (możliwość sterowania LED RGB za pośrednictwem 3 kanałów PWM), przeznaczonym do umieszczenia w rozdzielnicy elektrycznej. Moduł może służyć do wysterowania wszelkiego rodzaju oświetlenia stałoprądowego, i niskonapięciowego.
Dostępne przedmioty: 21
Opis
Specyfikacja Techniczna
Do pobrania
Sterownik nippy™ DIN LED Dimmer 4 jest modułem sterującym PWM, wyposażonym w 4 oddzielne wyjścia (lub np. RGB, RGB + W), przeznaczonym do umieszczenia w rozdzielnicy elektrycznej. Moduł może służyć do wysterowania wszelkiego rodzaju oświetlenia stałoprądowego, i niskonapięciowego (np. taśmy LED 12/24V itp.).
CECHY I ZALETY
- 4 wyjścia PWM (DC)
- możliwość sterowania 4 różnymi źródłami światła 12/24V DC lub RGB + 1 (W) lub 4 x PWM (sterowania każdorazowo odbywa się czterema oddzielnymi kanałami PWM )
- wbudowany czujnik temperatury (raportujący do kontrolera)
- komunikacja przewodowa nippyBUS™ (standard RS-485)
- małe wymiary – 1 moduł w rozdzielnicy
- szeroki zakres napięć zasilających
- komunikacja Real P2P, umożliwiająca połączenie z kompatybilnym modułem wykonawczym bez udziału kontrolera systemu smart home (np. Home Assistant) po wcześniejszej konfiguracji
WYMAGANIA SYSTEMOWE
- Bramka nippy™ DIN Gateway (bramka od wersji 2.0 może pełnić rolę kontrolera/konfiguratora P2P)
- Kompatybilny system inteligentnego domu np. Home Assistant (dostęp zdalny, automatyzacja)
- Doprowadzenie żył zasilających i komunikacyjnych (magistrala nippyBUS™ do bramki nippy™ DIN Gateway i innych modułów)
PODŁĄCZENIE I KOMUNIKACJA
Sterowniki nippy™ DIN i nippy™ BOX komunikują się z bramką nippy™ DIN Gateway za pomocą magistrali nippyBUS™. Aby umożliwić taką komunikację, konieczne jest zapewnienie odpowiedniego okablowania w budynku (oraz połączeń między modułami w rozdzielnicy elektrycznej). Magistralę nippyBUS™ należy prowadzić z punktu do punktu w jednej linii, z zachowanym ekranowaniem. Nie są dopuszczalne rozgałęzienia typu tree czy pętle.
WYMAGANIA DOTYCZĄCE PRZEWODU
- Liczba żył: Przewód musi posiadać co najmniej 4 żyły miedziane (2 żyły komunikacyjne, 2 zasilające).
- Skrętka: Żyły magistrali powinny być skręcone.
- Ekranowanie: Żyły magistrali powinny być ekranowane.
- Przykładowy przewód: Bitner BiTsensor®PE-PVC 2x2x22AWG
- Moduły DIN w rozdzielnicy: Mogą być łączone za pośrednictwem specjalnego grzebienia łączeniowego nippy™ RAIL (kliknij, żeby zobaczyć)

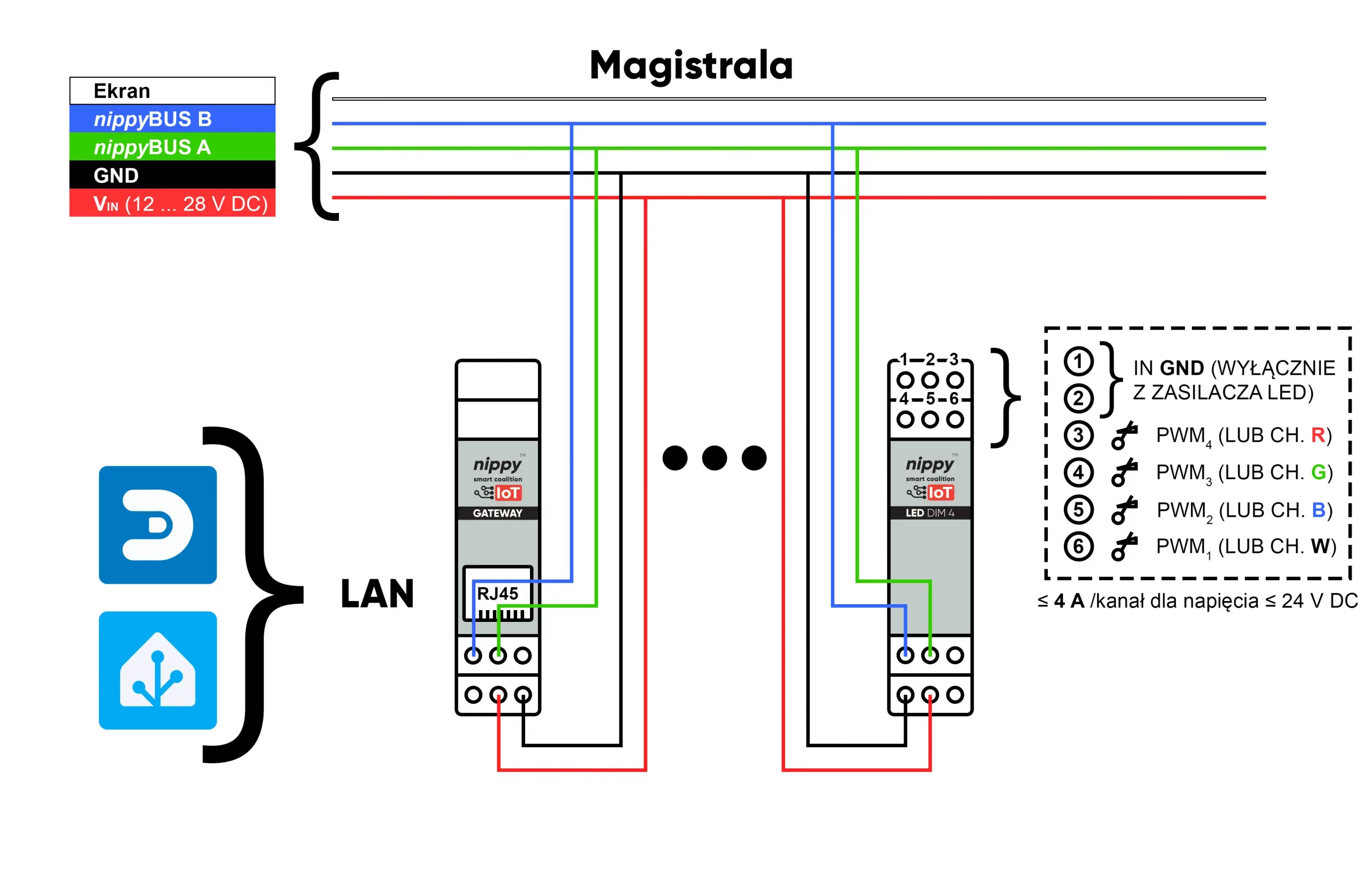

UPROSZCZONY SCHEMAT POŁĄCZEŃ SMART HOME NIPPY™ Z BRAMKĄ NIPPY™ DIN GATEWAY ORAZ MODUŁEM NIPPY™ DIN LED DIMMER 4 PWM
Sterowniki PWM powinny z zasady być umieszczane jak najbliżej sterowalnych źródeł (np. paska LED). Stosowanie długiego przewodu może być źródłem wprowadzenia zakłóceń do pobliskich instalacji oraz może powodować powstawanie szpilek napięciowych, przekazywanych na sterowany przez PWM odbiornik. Zalecamy więc umieszczenie sterownika nippy™ DIN LED Dimmer 4 możliwie blisko (przykładowo) sterowanych obwodów oświetleniowych (np. w puszce instalacyjnej nad sufitem podwieszanym, gdzie zostałaby doprowadzona magistrala). Jeśli umiejscowienie sterownika PWM blisko elementu odbiorczego nie jest możliwe, należy zadbać o zastosowanie metod zaradczych, które ograniczą opisane wcześniej problemy (ekranowany przewód, filtr dolnoprzepustowy, ogranicznik napięcia itp.).
Właściwości Ściemniacza
| Liczba kanałów wyj. | 4 kanały DC |
| Zakres napięć | 12 - 24 V DC |
| Maksymalna obciążalność wyjścia (1 kanał) | 50 W dla LED 12 V DC / 100W dla LED 24V DC |
| Zsumowana moc wyjściowa (cały moduł) | 200 W |
Parametry elektryczne
| Napięcie zasilania (zalecane) | 24 V DC |
| Napięcie zasilania (max zakres) | 12 V DC ... 28 V DC |
| Pobór prądu | maks. 50 mA (1.2 W) |
| Zabezpieczenia | bezpiecznik polimerowy (polyfuse), zabezpieczenia przed odwrotną polaryzacją, podwójne zabezpieczenie przeciwprzepięciowe magistrali nippyBUS™ (±16kV HBM ESD), czujnik temperatury |
Dane przyłączeniowe
| Rodzaj przyłącza | Zacisk śrubowy |
| Przekrój przewodu magistrali | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu zasilającego i funkcyjnego | 0,2 mm² ... 2,5 mm² (bez tulejki lub z tulejką cienkościenną, zaciśniętą czterokątnie), 0,2 mm² ... 1,5 mm² (z tulejką cienkościenną, zaciśniętą sześciokątnie) |
| Długość usuwanej izolacji | 7 mm |
| Komunikacja | nippyBUS™ (RS-485) |
| Moment dokręcania zacisków | 0,5 Nm |
Warunki środowiskowe
| Dopuszczalna wilgotność powietrza (składowanie) | 5 % ... 95 % (bez kondensacji) |
| Dopuszczalna wilgotność powietrza (praca) | 5 % ... 95 % (bez kondensacji) |
| Temperatura otoczenia (składowanie) | -25 °C ... 60 °C |
| Stopień ochrony | IP20 (wg. PN-EN 60529) |
| Temperatura otoczenia (praca) | 0 °C ... 55 °C |
Wymiary i właściwości obudowy
| Mocowanie obudowy | Szyna DIN TH-35 (wg PN-EN 60715) |
| Waga | 50g |
| Wymiary (sz. gł. wys.) | 17,5 mm x 56,5 mm x 98 mm |
| Pozycja montażu | Dowolna |
| Klasyfikacja palności obudowy | V-0 wg UL 94 |
| Materiał obudowy | Poliamid (PA) |
| Sygnalizacja optyczna |
