nippy™ BOX Relay 2 (ver. 1.5)
UPDATE | ver. 1.5 | Real P2P
270.00 zł
Sterownik nippy™ BOX Relay 2 jest modułem dopuszkowym, umożliwiającym sterowanie dwoma urządzeniami zasilanymi napięciem przemiennym 230V AC lub stałym do 30V DC, za pomocą wbudowanych przekaźników.
Opis
Specyfikacja Techniczna
Pytania i odpowiedzi
Do pobrania
Sterownik nippy™ BOX Relay 2 jest modułem dopuszkowym, umożliwiającym sterowanie dwoma urządzeniami zasilanymi napięciem przemiennym 230V AC lub stałym do 30V DC, za pomocą wbudowanych przekaźników.
CECHY I ZALETY
- 2 uniwersalne (bezpotencjałowe) wyjścia AC / DC
- wbudowany czujnik temperatury (raportujący do kontrolera)
- komunikacja przewodowa nippyBUS™ (standard RS-485)
- małe wymiary – mieści się w standardowej puszce elektro-instalacyjnej Ø 60 mm
- szeroki zakres napięć zasilających
- komunikacja Real P2P, umożliwiająca połączenie z kompatybilnym modułem wykonawczym bez udziału kontrolera systemu smart home (np. Home Assistant) po wcześniejszej konfiguracji
WYMAGANIA SYSTEMOWE
- Bramka nippy™ DIN Gateway (bramka od wersji 2.0 może pełnić rolę kontrolera/konfiguratora P2P).
- Kompatybilny system inteligentnego domu np. Home Assistant (dostęp zdalny, automatyzacja).
- Doprowadzenie żył zasilających i komunikacyjnych (magistrala nippyBUS™ do bramki nippy™ DIN Gateway i innych modułów).
PODŁĄCZENIE I KOMUNIKACJA
Sterowniki nippy™ DIN i nippy™ BOX komunikują się z bramką nippy™ DIN Gateway za pomocą magistrali nippyBUS™. Aby umożliwić taką komunikację, konieczne jest zapewnienie odpowiedniego okablowania w budynku (oraz połączeń między modułami w rozdzielnicy elektrycznej). Magistralę nippyBUS™ należy prowadzić z punktu do punktu w jednej linii, z zachowanym ekranowaniem. Nie są dopuszczalne rozgałęzienia typu tree czy pętle.
WYMAGANIA DOTYCZĄCE PRZEWODU
- Liczba żył: Przewód musi posiadać co najmniej 4 żyły miedziane (2 żyły komunikacyjne, 2 zasilające).
- Skrętka: Żyły magistrali powinny być skręcone.
- Ekranowanie: Żyły magistrali powinny być ekranowane.
- Przykładowy przewód: Bitner BiTsensor®PE-PVC 2x2x22AWG (dla większej ilości modułów zalecany przewód z większą średnicą żył zasilających, dobór zgodnie z normą PN-HD 60364-5-52:2011).

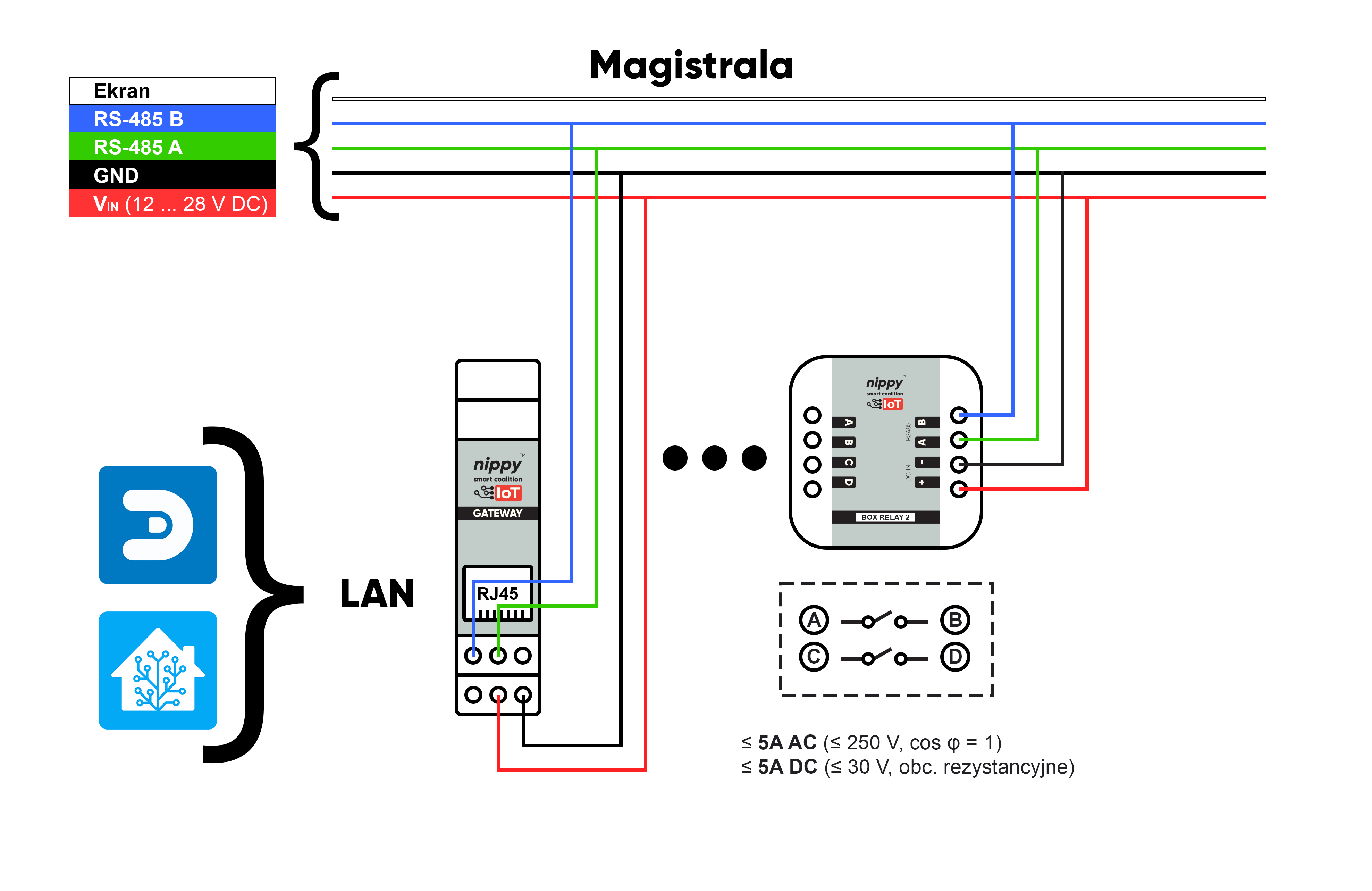

UPROSZCZONY SCHEMAT POŁĄCZEŃ SMART HOME NIPPY™ Z BRAMKĄ NIPPY™ DIN GATEWAY ORAZ MODUŁEM NIPPY™ BOX RELAY 2
Właściwości Przekaźników
| Liczba wyjść | 2 (bezpotencjałowe) |
| Rodzaj zestyków | Zestyk zwierny (SPST NO) |
| Materiał zestyków w przekaźniku | AgSnO2 |
| Prąd łączeniowy AC | maks. 5A AC (≤ 250 V, cos phi = 1) |
| Prąd łączeniowy DC | maks. 5A DC (≤ 30 V, obciążenie rezystancyjne) |
| Zsumowana moc wyjściowa (cały moduł) | maks. 800 VA AC / 120 VA DC |
Parametry elektryczne
| Napięcie zasilania (zalecane) | 24 V DC |
| Napięcie zasilania (max zakres) | 12 V DC ... 28 V DC |
| Pobór prądu | maks. 40 mA (1 W) |
| Zabezpieczenia | bezpiecznik polimerowy (polyfuse), zabezpieczenia przed odwrotną polaryzacją, czujnik temperatury |
Dane przyłączeniowe
| Rodzaj przyłącza | Zacisk śrubowy |
| Przekrój przewodu magistrali | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu zasilającego i funkcyjnego | 0,2 mm² ... 2,5 mm² (bez tulejki lub z tulejką cienkościenną, zaciśniętą czterokątnie), 0,2 mm² ... 1,5 mm² (z tulejką cienkościenną, zaciśniętą sześciokątnie) |
| Długość usuwanej izolacji | 7 mm |
| Komunikacja | RS-485 |
| Moment dokręcania zacisków | 0,5 Nm |
Warunki środowiskowe
| Dopuszczalna wilgotność powietrza (składowanie) | 5 % ... 95 % (bez kondensacji) |
| Dopuszczalna wilgotność powietrza (praca) | 5 % ... 95 % (bez kondensacji) |
| Temperatura otoczenia (składowanie) | -25 °C ... 60 °C |
| Stopień ochrony | IP20 (wg. PN-EN 60529) |
| Temperatura otoczenia (praca) | -10 °C ... 55 °C |
Wymiary i właściwości obudowy
| Mocowanie obudowy | Puszka instalacyjna Ø 60 mm |
| Waga | 50g |
| Wymiary (sz. gł. wys.) | 43,5 mm x 44,5 mm x 25mm |
| Pozycja montażu | Dowolna |
| Klasyfikacja palności obudowy | V-0 wg UL 94 |
| Materiał obudowy | Poliamid (PA) |
| Sygnalizacja optyczna |
Normy i przepisy
| CE, RoHS |
Tak, jeśli skonfigurowana zostanie komunikacja P2P.
Moduł ten może pracować lokalnie, po wcześniejszej konfiguracji przypisaniu do niego odpowiedniego, podłączonego do tej samej magistrali modułu wejściowego (np. nippy™ BOX Input 4 ver. 1.5 czy nippy™ DIN Input 6 ver. 2.0). Dzięki temu przekaźniki sterownika nippy™ BOX Relay 2 będą mogły być wyzwalane przez fizyczne przyciski, niezależnie od reszty instalacji czy systemu smart home. Co więcej bramka nippy™ DIN Gateway (począwszy od wersji 2.0) może pełnić funkcję prostego kontrolera, dzięki czemu użytkownik może (np. celach konfiguracyjnych) sterować wyjściami modułu bezpośrednio z przeglądarki internetowej (za pośrednictwem interfejsu WEB lub WebAPI).
SterownikI nippy™ DIN oraz nippy™ BOX począwszy od wersji 1.5 mogą komunikować się ze sobą bezpośrednio (P2P) z pominięciem kontrolera smart home (np. Home Assistant, Domoticz, Node-RED itp.), a nawet samej bramki (po wcześniejszej konfiguracji powiązań). Powiązania P2P zapisywane są w pamięci nieulotnej danego sterownika, a ich edycja jest możliwa z poziomu kontrolera smart home w konfiguracji integracji danego modułu (po jego sparowaniu) lub z poziomu interfejsu webowego bramki nippy™ Gateway (od wersji bramki 2.0). Więcej szczegółów odnośnie zakresu funkcjonalności P2P dla każdego z modułów znajdziesz w instrukcji obsługi modułu.
Urządzenia w wersjach wcześniejszych mogą nie posiadać tej funkcjonalności (lub posiadać ją w stopniu ograniczonym) i do pracy wymagają podłączenie do bramki nippy™ DIN Gateway oraz kompatybilnego (z integracją MySensors) systemu automatyki budynkowej kompatybilnego z integracją.
Tak, jeśli tylko urządzenie docelowe ma taką opcję. Sterownik ten znakomicie nadaje się do sterowania różnego typu złączami bezpotencjałowymi, w które często wyposażone są urządzenia grzewcze, pozwalające na sterowanie zewnętrzne (zamiast termostatu lub w miejsce termostatu).
Nie, mogłoby się to skończyć uszkodzeniem samego modułu jak i rolety czy karnisza elektrycznego. Sterownik Nippy™ Relay nie jest przeznaczony do tego typu pracy. Nie posiada szeregu zabezpieczeń, które posiada moduł dedykowany do tego typu zastosowania taki jak nippy™ DIN Roller Shutter 1. Obecnie nie ma odpowiednika modułu sterowania rolet w wersji BOX, jednak w przyszłości planujemy aby każdy ze sterowników występował w obu wersjach wielkościowych, również ten.
