Podstawowa konfiguracja modułu INPUT

Moduły wykonawcze nippy™ mogą być sterowane zdalnie korzystając z komunikacji P2P, wykorzystując urządzenia wejściowe np. nippy™ DIN Input 6 lub nippy™ BOX Input 2, podpięte do magistrali nippyBUS™ lub lokalnie, wykorzystując wbudowane w modułach wejścia cyfrowe, jeśli są obecne np. nippy™ BOX LED Dimmer 2 PWM).

Zmiana stanu wyjścia sterownika nippy™ może być wyzwalana przez akcję zdefiniowaną przez użytkownika po odpowiedniej konfiguracji modułu wejściowego (lub kanału wejściowego modułu z serii Simple) wykorzystując do tego dowolny wyzwalacz (przycisk, czujnik ruchu, sondę zalania itp.).

Podstawowa konfiguracja wejścia w module INPUT

Każdy moduł nippy™ wyposażony w wejścia cyfrowe posiada szereg fabrycznie zdefiniowanych algorytmów interpretacji sygnału, ułatwiających konfigurację. Użytkownik ma możliwość zdefiniowania typu wejścia (INPUT Type) i innych parametrów dla każdego z wejść cyfrowych osobno.

DEBOUNCE (ms) – Czas w milisekundach, poniżej którego podanie sygnału wysokiego na wejście cyfrowe będzie ignorowane (sugerujemy od 10ms do 50ms dla typowych włączników w celu uzyskania najlepszych efektów).

LONG PRESS (ms) – Czas w milisekundach, po którym naciśnięcie przycisku (podanie sygnału wysokiego na wejście cyfrowe) będzie interpretowane przez sterownik jako długie naciśnięcie przycisku (LONG PRESS).

COM DELAY (ms) – To opcja dedykowana dla Home Assistant oraz współpracę z innymi zewnętrznymi kontrolerami. W przypadku bardzo krótkich sygnałów kontroler może interpretować akcję jako niezamierzoną (lub zakłócenie) co może skutkować brakiem zgłoszenia zdarzenia w systemie. Użytkownik może samemu zdefiniować dla każdego wejścia osobno opóźnienia zmiany stanu (raportowane przez sterownik) tak, żeby kontroler interpretował je w sposób poprawny. Zalecamy ustawienie tej wartości na 0 ms i zwiększenie jej (stopniowo) dopiero w przypadku kiedy kontroler nie interpretuje zdarzeń w sposób prawidłowy.

MULTI (ms) / SEQ (#) – W zależności od tego co wybrane zostało dla danego wejścia cyfrowego w polu INPUT Type (MULTI / LONG czy SEQUENCE) pole to definiuje albo czas w milisekundach pomiędzy kolejnym zliczonym multiklikiem, albo ilość sekwencji w pętli, która ma postępować przy każdym kolejnym podaniu sygnału wysokiego na dane wejście cyfrowe (naciśnięciu przycisku).

Szersze omówienie zawartości pola konfiguracyjnego MULTI (ms) / SEQ (#)

Należy pamiętać, aby zawsze definiować tą wartość w zależności od wybranego typu wejścia czyli parametru INPUT Type.

Przykładowo przy 500 ms i INPUT Type ustawionym na MULTI / LONG, każde kolejne podanie sygnału wysokiego na dane wejście cyfrowe (naciśnięcie przycisku) w interwale mniejszym niż pół sekundy (500 ms) zostanie zliczone do finalnego wyniku przy multuikliku.

Jeśli natomiast INPUT Type zostałby ustawiony na SEQUENCE (lub SEQUENCE / LONG) i w polu znajdzie się przykładowo 3, to każde kolejne naciśnięcie przycisku będzie wywoływało kolejną akcję oznaczoną sequence #1, sequence #2, sequence #3 i tak w nieskończonej pętli. Co więcej można z tych właściwości kożystać również bezpośrednio w Home Assistant (a nie wyłącznie za pośrednictwem akcji P2P), gdyż są one raportowane w polu V TEXT atrybutów danego wejścia.

Zasada działania wybranych INPUT Type

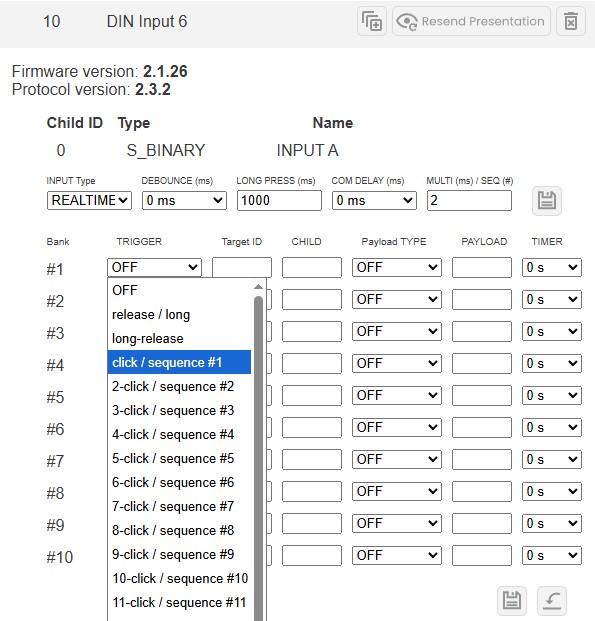

Wyzwalacze akcji i banki pamięci P2P w module INPUT

Do każdego wejścia cyfrowego modułu nippy™ drugiej generacji można przypisać 10 różnych akcji P2P. Akcje te definiowane są w bankach P2P, które znajdują się pod podstawową konfiguracją danego wejścia. Wyzwolenie instrukcji P2P z danego banku następuje w momencie spełnienia warunku zdefiniowanego w polu TRIGGER po czasie zdefiniowanym w polu TIMER.

W każdym z banków P2P można wykorzystać następujące wyzwalacze TRIGGER (w zależności od wybranego INPUT Type):

OFF – Wyzwalacz jest nieaktywny.

click / sequence – Wyzwalaczem może być albo naciśnięcie przycisku, wieloklik (n-click) lub kolejna pozycja sekwencji (#n).

long-release – Odpuszczenie przycisku po wyzwoleniu długiego naciśnięcia (jeśli INPUT Type jest w trybie SHORT / LONG, MULTI / LONG czy SEQUENCE / LONG).

release / long – W zależności od wybranego INPUT Type dla danego wejścia wyzwalaczem może być albo koniec podawania stanu wysokiego na wejście czyli odpuszczenie przycisku (jeśli INPUT Type jest np. w trybie REALTIME), albo długie naciśnięcie przycisku (jeśli INPUT Type jest w trybie SHORT / LONG, MULTI / LONG czy SEQUENCE / LONG).

Omówienie pozostałych pól konfiguracyjnych P2P

Aby dany wyzwalacz TRIGGER z powodzeniem wykonał porządaną akcję (odebrał instrukcję P2P) należy uzupełnić następujące pola:

Target ID – numer ID modułu wykonawczego, który ma odebrać instrukcję. Dla komunikacji wewnętrznej (np. w module z serii SIMPLE gdy chcemy sterować elementem wykonawczym w tym samym urządzeniu) należy w tym polu wpisać 0.

CHILD – numer (adresat) konkretnego kanału w module wykonawczym, który ma odebrać instrukcję.

Payload TYPE – typ wysyłanej instrukcji (ładunku). W przypadku najpopularniejszych adresatów (np. Relay / SSR) należy wybrać V_STATUS. Inne typy zostaną omówione w szczegółowych przykładach.

PAYLOAD – ładunek (instrukcja) wysyłana do adresata (wskazanego kanału w wybranym module wykonawczym). W przypadku Payload TYPE zdefiniowanego jako V_STATUS pole to może przyjmować wartości: 1 (włącz), 0 (wyłącz), 2 (przełącz) dla wybranego kanału modułu np. DIN Relay 9 będącego w trybie ON/OFF. Inne wartości zostaną omówione w szczegółowych przykładach.

UWAGA Dane w bankach P2P nie są pobierane automatycznie przy otwarciu konfiguracji modułu. Aby przeglądać (i/lub edytować) zachowane w pamięci powiązania P2P należy wcześniej wczytać zapisane w pamięci modułu dane klikając ikonę na prawo od ikony zapisu (dyskietki), pod ostatnim bankiem P2P danego kanału.

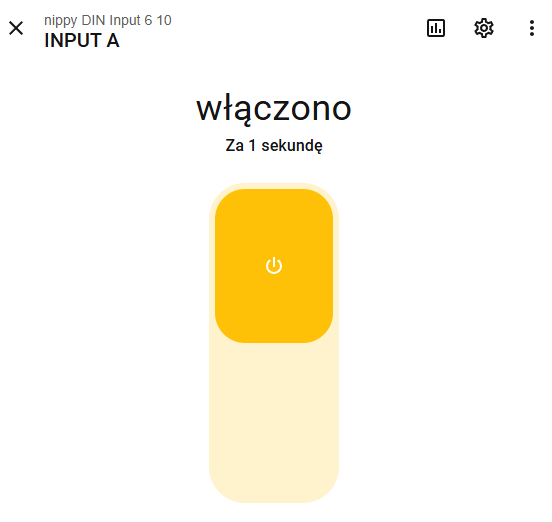

Widok ściemniacza nippy™ LED PWM w Home Assistant

Każdy kanał wejścia cyfrowego nippy™ pojawia się w panelu Home Assistant w gotowej do odbierania sygnału formie, od razu po sparowaniu modułu. Jeśli poprawnie podłączyliśmy urządzenie do bramki oraz wykonaliśmy parowanie modułu (krótki reset >1s) INPUT jest gotowy do działania.

Również bezpośrednio w Home Assistant można kożystać z raportowania zaawansowanych sygnałów wejściowych interpretowanych przez moduł (w zależności od wybranego INPUT Type) gdyż są one raportowane w polu V TEXT atrybutów danego wejścia (rys.4), dzięki czemu są one gotowe do wykorzystania przy tworzeniu automatyzacji.

Pole V TEXT może przyjmować wartości słowne (SHORT, LONG) jak i liczbowe (1, 2, 3, 4 …) w zależności od zdefiniowanego przez użytkownika INPUT Type.
