Bramka nippy™ DIN Gate 2.0 to kluczowy element systemu Smart Home nippy™, który umożliwia zdalne sterowanie urządzeniami oraz konfigurację powiązań peer-to-peer (P2P) pomiędzy modułami nippy™. Bramka działa jako centralny punkt komunikacyjny, pozwalając na zaawansowaną integrację z zewnętrznymi systemami inteligentnego domu (np. Home Assistant, Node-RED) lub samodzielne zdalne sterowanie modułami poprzez interfejs webowy i webhooki (HTTP GET).

Bramka nippy™ DIN Gate 2.0 wyposażona jest w dwa główne interfejsy:

• Ethernet (RJ45) — umożliwia podłączenie bramki do przewodowej sieci LAN w budynku, co pozwala na zdalne sterowanie urządzeniami przez przeglądarkę internetową oraz integrację z zewnętrznymi systemami Smart Home (opcjonalnie).
• nippyBUS™ — magistrala komunikacyjna, która pozwala na podłączenie modułów nippy™ DIN i nippy™ BOX. Złącze nippyBUS™ znajduje się na dolnej stronie urządzenia i jest złączem śrubowym, co daje pełną elastyczność montażu. Moduły mogą być podłączane zarówno dedykowanymi szynami nippy™ RAIL, jak i tradycyjnymi przewodami, w zależności od preferencji instalatora.

Bramka nippy™ DIN Gate 2.0 wspiera dwa tryby działania:

1. Tryb autonomiczny — Moduły nippy™ połączone magistralą  nippyBUS™ mogą komunikować się bezpośrednio między sobą używając modelu komunikacji peer-to-peer (P2P) po wcześniejszej konfiguracji powiązań między modułami w interfejsie webowym bramki. Przykładowo, naciśnięcie ściennego włącznika światła podłączonego do modułu DIN Input 6 może przełączyć stan wyjścia przekaźnikowego modułu DIN Relay 9, co spowoduje włączenie lub wyłączenie oświetlenia w pomieszczeniu. Pełna lista obsługiwanych przez komunikację P2P funkcji znajduje się w instrukcji obsługi każdego z modułów.

2. Tryb zintegrowany — Bramka może pełnić rolę pośrednika pomiędzy modułami nippy™ a zewnętrznymi systemami Smart Home (np. Home Assistant, Node-RED), co umożliwia bardziej zaawansowaną automatyzację, integrację z innymi urządzeniami innych producentów oraz tworzenie rozbudowanych scenariuszy smart home.

Bramka nippy™ DIN Gate 2.0 to uniwersalne rozwiązanie, które sprawdzi się zarówno w prostych, autonomicznych instalacjach, jak i w zaawansowanych systemach Smart Home wymagających integracji z zewnętrznymi kontrolerami.

Zarówno bramka nippy™ DIN Gate 2.0, jak i wszystkie moduły nippy™ DIN oraz nippy™ BOX wymagają do swojego działania zasilania prądem stałym (DC) o napięciu mieszczącym się w przedziale 12 – 24V DC. Nominalnym napięciem zasilania jest 24V DC. Wszelkie dane techniczne podawane w specyfikacjach poszczególnych sterowników nippy™ odnoszą się właśnie do tego napięcia.

Do zasilania wszystkich urządzeń nippy™, zarówno tych umieszczonych w rozdzielnicy elektrycznej, jak i tych oddalonych na magistrali nippyBUS™, można używać jednego, wspólnego źródła zasilania.

Przy doborze odpowiedniego zasilacza należy wziąć pod uwagę:

• Napięcie wyjściowe 24V DC (akceptowalny przedział dla wszystkich modułów nippy™ to 12 – 24V DC)
• Maksymalny pobór prądu przez wszystkie podłączone moduły, który można znaleźć w specyfikacji technicznej każdego urządzenia nippy™.
• Straty mocy na przewodach, zwłaszcza przy większych odległościach między modułami.

Zaleca się wybór zasilacza, którego wydajność prądowa ma co najmniej 30% zapasu względem maksymalnego obciążenia, aby zapewnić stabilność działania całego systemu.

Aby uniknąć zakłóceń i problemów technicznych, należy stosować dedykowany zasilacz wyłącznie do urządzeń i magistrali nippy™. Zabronione jest korzystanie z tego samego zasilacza do zasilania modułów nippy™ oraz innych urządzeń, takich jak źródła światła LED podłączone do ściemniaczy (w tym do modułu nippy™ LED Dimmer 4).

Poprawnie dobrany wysokiej jakości zasilacz zapewnia stabilne działanie całego systemu, minimalizuje ryzyko awarii oraz gwarantuje bezawaryjną długoletnią pracę.

Wybór odpowiedniej topologii instalacji w inteligentnym domu to jedno z kluczowych zagadnień, z którym mierzy się wielu instalatorów i inwestorów. Która opcja jest lepsza? Tańsza? Bardziej niezawodna? Odpowiedź zależy od konkretnej sytuacji, potrzeb oraz specyfiki projektu.

System nippy™ oferuje pełną elastyczność, pozwalając na wykorzystanie zarówno topologii magistrali, jak i gwiazdy — a także na łączenie obu tych rozwiązań. Poniżej przedstawiamy wady i zalety obu podejść, aby ułatwić wybór optymalnego rozwiązania.

Często optymalnym rozwiązaniem jest połączenie obu topologii, dostosowując instalację do specyfiki projektu oraz budżetu. W topologii gwiazdy można prowadzić przewody sygnałowe od kontaktronów, czujników ruchu, sond wykrywających zalanie oraz włączników ściennych bezpośrednio do rozdzielnicy elektrycznej. Tam moduły wykonawcze nippy™ DIN (Relay lub SSR) centralnie sterują odbiornikami 230V, co może ułatwić konserwację i zwiększa bezpieczeństwo, eliminując obecność napięcia niebezpiecznego przy modułach pod łącznikami ściennymi.

Z kolei moduły dopuszkowe nippy™ BOX najlepiej sprawdzają się w miejscach, gdzie oprócz podłączenia przewodów sygnałowych (np. od włącznika ściennego) wymagana jest dodatkowa funkcjonalność, taka jak pomiar temperatury, działanie jako termostat czy odbieranie informacji dźwiękowych dzięki wbudowanemu buzzerowi.

Warto też zwrócić uwagę na sterowniki z serii SIMPLE (dostępne w wersji zarówno DIN do montażu w rozdzielnicy elektrycznej, jak i dopuszkowej BOX), które posiadają zarówno interfejsy sygnałowe, jak i wykonawcze. Umożliwia to znaczne uproszczenie instalacji i konfiguracji dzięki prekonfigurowanej logice działania.

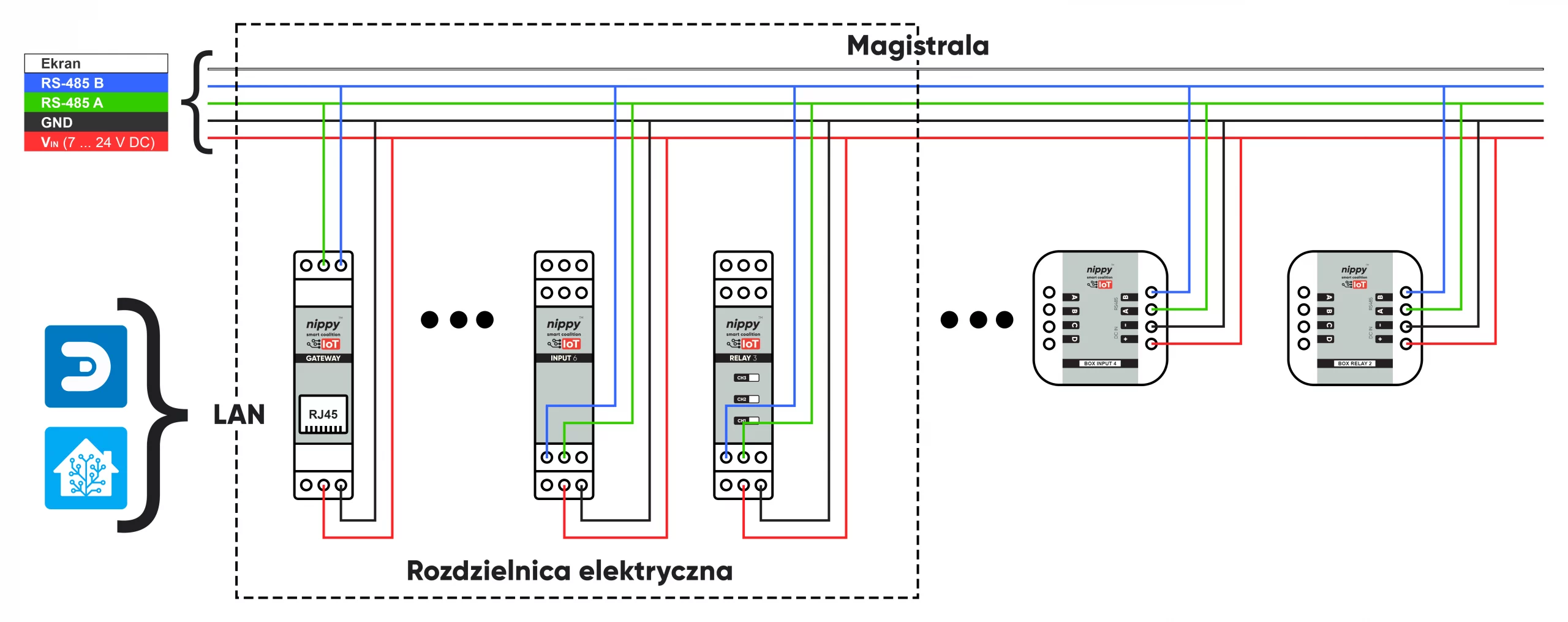

Wszystkie moduły nippy™ komunikują się między sobą za pośrednictwem magistrali nippyBUS™. Aby zapewnić niezawodną komunikację między urządzeniami, konieczne jest odpowiednie okablowanie w budynku.

Rekomendujemy stosowanie przewodu zespolonego, który łączy zarówno zasilanie, jak i komunikację (magistralę nippyBUS™). Taki przewód powinien posiadać co najmniej 4 żyły: 2 komunikacyjne (skręcona para) oraz 2 zasilające o większym przekroju. Optymalnym rozwiązaniem jest przewód dedykowany do magistrali nippyBUS™ lub przewód kompatybilny z magistralą szeregową RS-485 o impedancji falowej zbliżonej do 120 Ω z żyłami w 100% miedzianymi (100% CU / 100% OFC).

Moduły nippy™ DIN zamontowane np. wewnątrz rozdzielnicy elektrycznej budynku mogą odbierać sygnały z urządzeń satelitarnych, podłączonych przewodami sygnałowymi (np. włączniki ścienne, czujniki ruchu, sondy zalania, kontaktrony) oraz sterować urządzeniami wyzwalanymi przewodowo bezpośrednio z rozdzielnicy elektrycznej (np. sterowanie oświetleniem, bramą garażową, bramą wjazdową, elektrozamkiem, elektrozaworem, roletą, karniszem itd.).

Dobór i wymagania dotyczące prowadzenia przewodów:

Moduły nippy™ DIN w ramach jednej rozdzielnicy elektrycznej komunikują się ze sobą za pośrednictwem magistrali nippyBUS™. Zasady oprzewodowania są tu tożsame z tymi dot. oprzewodowania budynku, z tą różnicą, że ze względu na niewielkie odległości, połączenia te są o wiele odporniejsze na ewentualne zakłócenia.

Oznacza to, że połączenia między modułami możemy realizować w większości przypadków za pośrednictwem przewodów nieekranowanych. Dla połączeń magistrali nippyBUS™ (A, B) rekomendujemy skręconą parę żył o przekroju od 0,2 mm² (24 AWG) do 0,34 mm² (22 AWG), a dla zasilania (+, -) żyły o przekroju do 1,5 mm² (16 AWG).

Dla wykonywania połączeń w przypadku bezpośredniego sąsiedztwa modułów na szynie DIN rekomendujemy wykorzystanie dedykowanych szyn grzebieniowych nippy™ RAIL zarówno dla magistrali jak i zasilania, co bardzo przyspiesza montaż i eliminuje prawdopodobieństwo błędnego podłączenia modułów. Szyny nippy™ RAIL występują w kilku wersjach (12 x 1DIN, 6 x 2DIN, 6 x 1DIN + 3 x 2DIN) oraz są kompatybilne z gamą elementów uzupełniających takich jak łączniki nippy™ BOUND, nippy™ TERMINATOR czy nippy™ TERMINAL.

W przypadku instalacji scentralizowanej, do połączenia włączników (oprócz samej bramki nippy™ DIN Gate 2.0), będziemy potrzebowali modułu wyposażonego w wejścia cyfrowe (np. nippy™ DIN Input 6). Moduł ten sterowany jest stanem wysokim. Oznacza to, że dla wartości napięcia w przedziale 2V DC … 28 V DC sterownik odczyta wartość 1 (włącznik naciśnięty), a dla stanu poniżej 2V DC wartość 0 (czyli włącznik zwolniony).

Sterowanie może odbywać się za pomocą przycisku monostabilnego (chwilowego, dzwonkowego), co jest opcją rekomendowaną dla smart home ze względu elastyczność takiego rozwiązania (możliwość skonfigurowania długiego/krótkiego naciśnięcia, dwuklik itp.), jak i bistabilnego (tradycyjnego).
Moduł nippy™ Input 6 (ver. 2.0) posiada obecnie wbudowany tryb real time oraz tryb short/long press, które obsługuje zarówno w przypadku komunikacji P2P (można wybrać różne akcje dla krótkiego i długiego naciśnięcia przycisku) jak i raportuje odpowiedni stan do kontrolera (systemu smart home np. Home Assistant).

Przykładowo, jeśli mamy w instalacji przyciski chwilowe i chcemy, aby każdorazowe naciśnięcie przycisku zmieniało nam stan urządzenia docelowego (np. On / Off), możemy użyć do tego celu albo komunikacji P2P przypisując (w konfiguracji modułu nippy™ Input 6 z poziomu interfejsu webowego bramki nippy™ Gate 2.0) do wybranych wejść cyfrowych modułu nippy™ Input 6 (ver. 2.0) wyjścia przekaźnikowe modułu wykonawczego nippy™ Relay 3 (lub nippy™ Relay 9 itp.), albo używamy opcji TOGGLE w oskryptowaniu integracji kontrolera (np. Home Assistant).

Sterownik nippy™ DIN Input 6 wyposażony jest w 6 wejść cyfrowych. Oznacza to, że możemy podłączyć do niego 6 przycisków (kontaktronów, sond zalania, czujników ruchu itp.). Należy jednak pamiętać, że jest to sam moduł odbiorczy (wyposażony w wejścia cyfrowe) i żeby wywołać nim jakąś akcję (np. włączenie światła), należy się zaopatrzyć w wybrany moduł przekaźnika nippy™ DIN/BOX Relay, czy odpowiedni moduł ściemniacza nippy™ DIN (AC lub LED) Dimmer.

Moduły, które spełniają jednocześnie funkcję wejściową (wejście cyfrowe) jak i wykonawczą (np. wyjście przekaźnikowe) posiadają w swojej nazwie przedrostek SIMPLE.

Jeśli w miejscach występowania włączników, przycisków czy kontaktronów poprowadziliśmy magistralę i jest w ich pobliżu miejsce na osadzenie modułu (np. puszka instalacyjna pod włącznikiem), to z powodzeniem możemy zastosować do integracji włączników z systemem inteligentnego domu, moduły dopuszkowe nippy™ BOX Input. Parametry tych modułów są tożsame ze sterownikami z serii nippy™ DIN. Sterowane są stanem wysokim. Oznacza to, że dla wartości napięcia w przedziale 2V DC … 28 V DC sterownik odczyta wartość 1 (włącznik naciśnięty), a dla stanu poniżej 2V DC wartość 0 (czyli włącznik zwolniony).

Sterowanie może odbywać się za pomocą przycisku monostabilnego (chwilowego, dzwonkowego), co jest opcją rekomendowaną dla smart home ze względu na elastyczność takiego rozwiązania (możliwość skonfigurowania długiego/krótkiego naciśnięcia, dwuklik itp.), jak i bistabilnego (tradycyjnego). Sterownik w czasie rzeczywistym przekazuje do systemu inteligentnego domu aktualny stan przycisku (dlatego może być również stosowany do obsługi kontaktronów), a cała logika odbywa się już po stronie docelowego systemu inteligentnego domu.

Przykładowo, jeśli mamy w instalacji przyciski chwilowe i chcemy, aby każdorazowe naciśnięcie przycisku zmieniało nam stan urządzenia docelowego (np. on/off), możemy użyć do tego celu albo komunikacji P2P przypisując (w konfiguracji modułu nippy™ BOX Input z poziomu interfejsu webowego bramki nippy™ Gate 2.0) do wybranych wejść cyfrowych modułu nippy™ BOX Input wyjścia przekaźnikowe modułów wykonawczych, albo używamy opcji TOGGLE w oskryptowaniu integracji kontrolera (np. Home Assistant). Mogą być to moduły wykonawcze nippy™ DIN Relay (np. przekaźnikowe, sterowania rolet, ściemniacze LED itd.) znajdujące się w rozdzielnicy elektrycznej czy też moduły wykonawcze nippy™ BOX (np. przekaźnikowe, sterowania rolet, ściemniacze LED itd.) znajdujące się w puszkach instalacyjnych.

Sterownik nippy™ BOX input 6 wyposażony jest w 6 wejść cyfrowych. Oznacza to, że możemy podłączyć do niego 6 przycisków (kontaktronów, sond zalania, czujników ruchu itp.). I tak jak w przypadku wersji DIN, jest to sam moduł odbiorczy (wyposażony w wejścia cyfrowe) i żeby wywołać nim jakąś akcję (np. włączenie światła), należy się zaopatrzyć w wybrany moduł przekaźnika nippy™ DIN/BOX Relay, czy odpowiedni moduł ściemniacza nippy™ DIN (AC lub LED) Dimmer.

Moduły, które spełniają jednocześnie funkcję wejściową (wejście cyfrowe) jak i wykonawczą (np. wyjście przekaźnikowe) posiadają w swojej nazwie przedrostek SIMPLE.
